Onduleur monté en rack

Onduleurs basse fréquence monophasés CPSY®

Vous pouvez être assuré d'acheter un UPS monté en rack dans notre usine. Cet UPS à montage en rack de la série CPSY® HPR est la dernière invention de produits UPS de haute qualité, conformes aux normes CE, ROHS, IEC, BS,UL,TUV, SAA et livré avec une garantie de 2 ans. L'onduleur basse fréquence monophasé LCD CPSY® 6KVA est fabriqué en métal + PCBA, qui a été conçu pour répondre aux exigences d'alimentation les plus exigeantes, étant facile à installer et à entretenir. Il combine la dernière technologie à haute efficacité énergétique et la technologie à haute densité de puissance, permettant d'obtenir une petite taille, des performances stables et un prix compétitif pour les produits UPS.

Le système UPS à double conversion en ligne série CPSY® HP33 adopte un contrôle DSP avancé et une conception de redondance N+X pour améliorer la fiabilité. Avec un facteur de puissance (PF) élevé et un fonctionnement en mode ECO pour les économies d'énergie, la série HP33 est le choix rentable dans l'industrie. Il a été largement utilisé pour les salles de serveurs, les ordinateurs personnels, les entrepôts de données, les cliniques médicales, les applications industrielles et les bureaux.

Paramètre d'onduleur basse fréquence monophasé série CPSY® GP11 (spécification)

Fonctionnalité et application des onduleurs à montage en rack CPSY® HPR série 1-40KVA

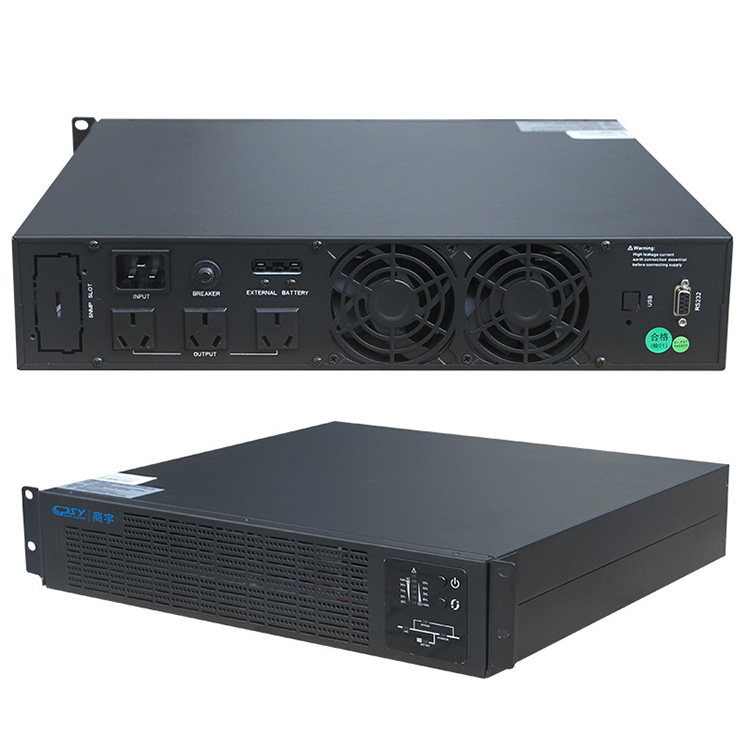

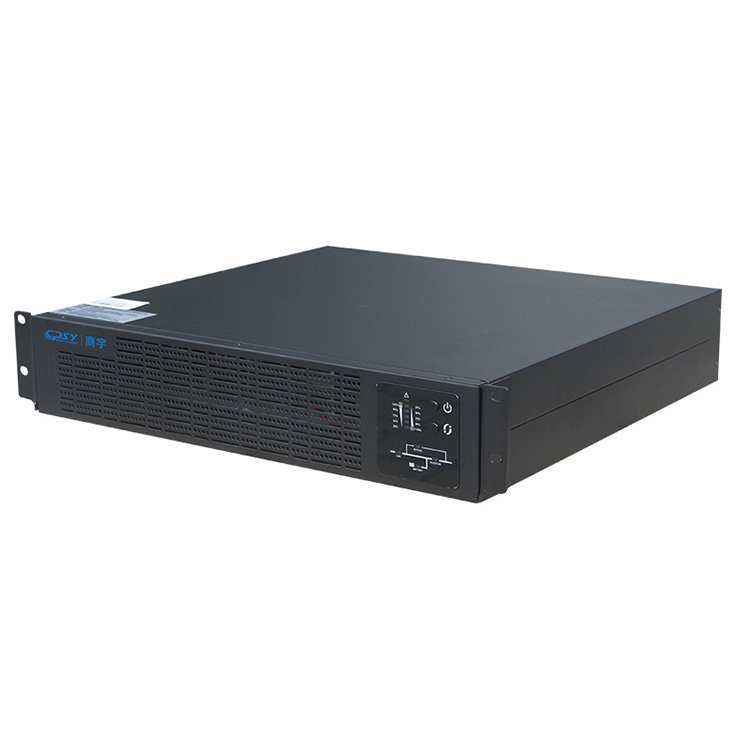

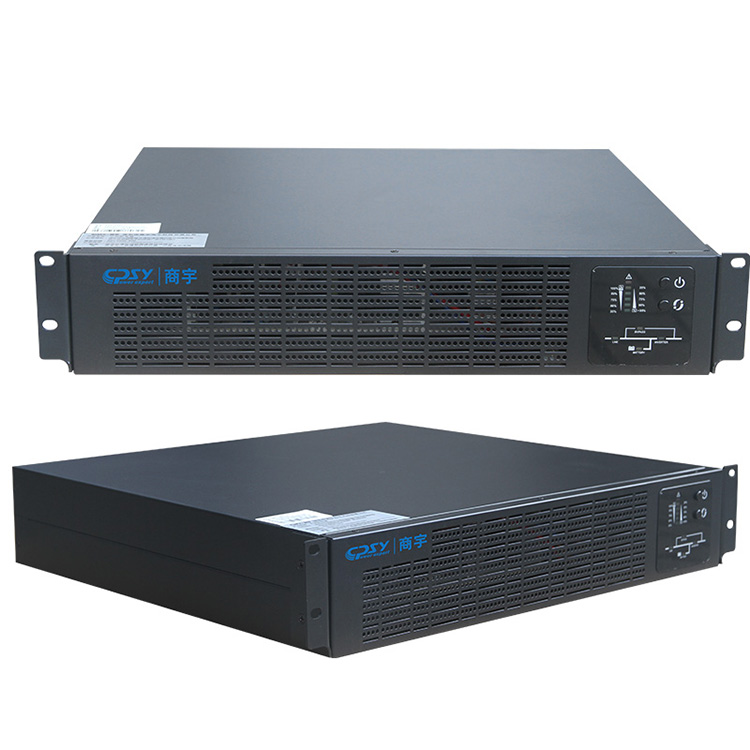

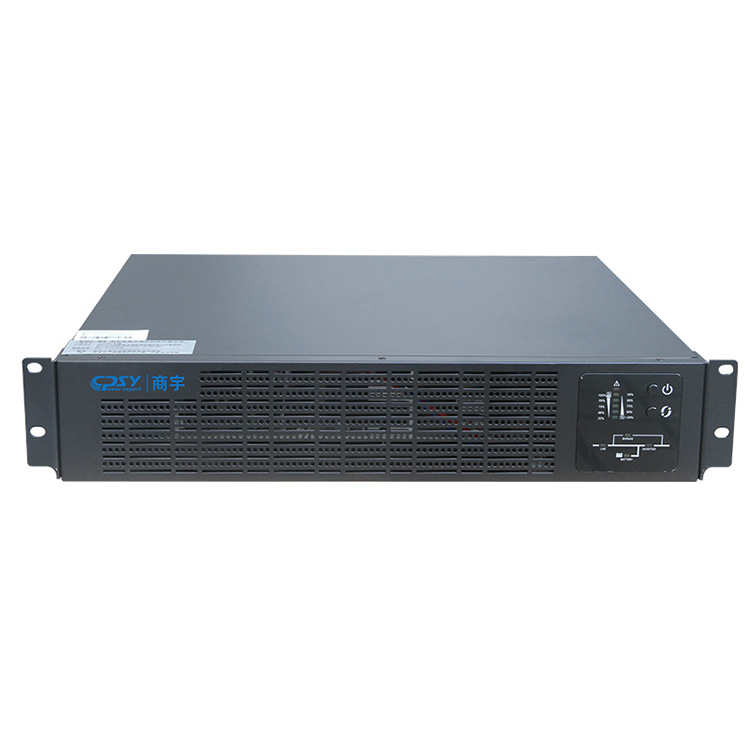

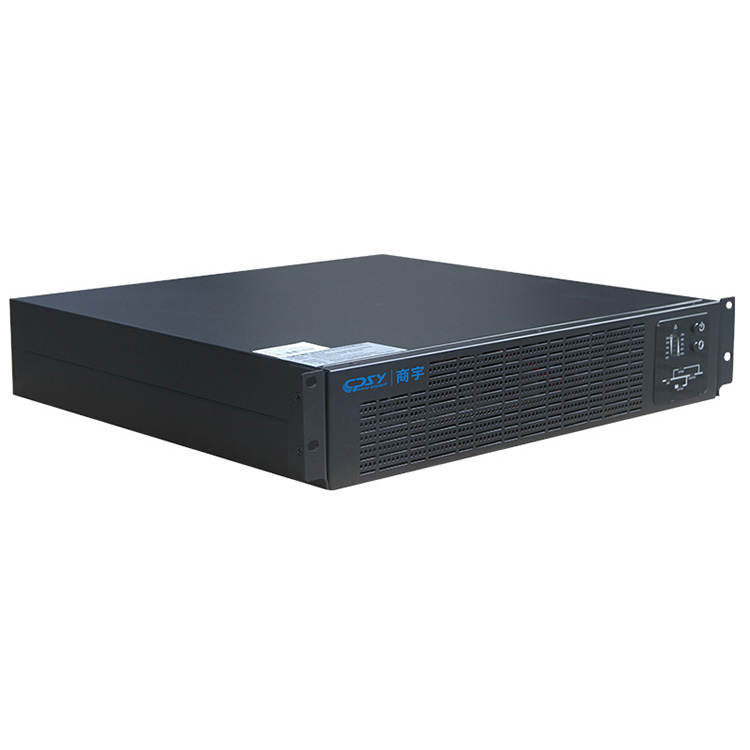

UPS à montage en rack 1-40KVA série CPSY® HPR

Numéro de modèle : HPR1101H(B)/HPR1102H(B)/HPR1103H(B)/HPR1106H/HPR1110H/HPR3110H/

HPR3315H/HPR3320H/HPR3330H/HPR3340H

Plage de puissance UPS : 1KVA ~ 40KVA

Caractéristiques de l'onduleur monté en rack :

Batteries/UPS remplaçables à chaud, conception flexible, installation et maintenance faciles (plug and play)

Gestion avancée de la batterie (ABM), courant de charge réglable via panneau LCD

Véritable technologie de double conversion en ligne haute fréquence, qui peut protéger la charge de toutes les interférences d'entrée

Technologie de contrôle DSP (Digital Signal Processor), contrôle par microprocesseur, fiabilité optimisée

Correction du facteur de puissance actif (APFC), facteur de puissance d'entrée jusqu'à 0,99

Facteur de puissance de sortie 0,9/1

Large plage de tension d'entrée (110 V ~ 300 V CA) et plage de fréquence (40 ~ 70 Hz), tension de sortie programmable

Faible coût de possession, contournement de maintenance externe

Fréquence de détection automatique

Démarrage à froid de la batterie, pas d'entrée réseau

Conception de ventilation arrière et ventilateur à vitesse variable

Protection matérielle et logicielle efficace

Technologie de charge de batterie intelligente, mode de charge réglable à deux ou trois niveaux, charge rapide et stable, récupération de capacité de 90 % en 4 heures (UPS standard), maximisant la durabilité de la batterie.

Le déclassement linéaire de l'entrée basse tension réduit le temps de décharge de la batterie

Le démarrage différé peut être réglé une fois le courant rétabli

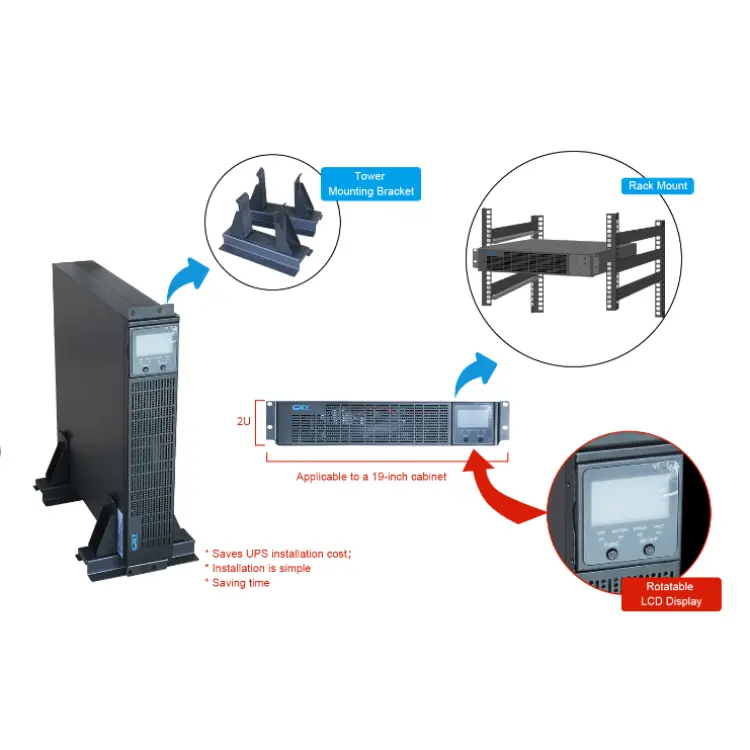

Configurable en tour ou en rack avec écran rotatif

Panneau LCD multifonction rotatif, écran LCD graphique avec interface utilisateur interactive multilingue, diverses fonctions peuvent être définies via l'écran LCD : tension de sortie, EOD, démarrage automatique, mode bypass, mode d'économie d'énergie ECO et mode de conversion de fréquence 50 Hz/60 Hz.

Communication multiplateforme : standard RS232, USB en option, carte ModBus (RS-485 et TCP/IP), contact sec AS400, carte SNMP, alarme SMS, fonction d'arrêt d'urgence (EPO), contact passif, MBS (interrupteur de bypass de maintenance externe) ), sonde de surveillance environnementale, carte relais avec contacts E/S

Efficacité jusqu'à 95,5%, mode d'économie d'énergie ECO 98%

générateur compatible

Jusqu'à neuf modules de batterie externes (EBM) peuvent être connectés à l'onduleur pour une durée de fonctionnement prolongée

Régulation automatique de tension (AVR) Boost et Trim

Régulation de puissance, auto-test automatique, redémarrage automatique de la charge après l'arrêt de l'onduleur

Connexion USB/série, disjoncteur réarmable

Gestion intelligente de la batterie, notification de déconnexion de la batterie/notification de panne de batterie/notification de panne prédictive

Commutateur de dérivation de maintenance à commande manuelle (en option)

En parallèle jusqu'à 3 unités pour la redondance ou la capacité supplémentaire

Le kit de montage en rack se monte facilement dans un rack standard de 19 pouces

Commutateur de transfert automatique 1U (ATS)

Caractéristiques communes:

● Large plage de tension d'entrée lorsque PF d'entrée> 99 %

● Armoire standard 19" et armoire batterie

● Protection complète contre les surtensions, les courts-circuits et les surchauffes

● Affichage LCD/LED, surveillant tout l'état de fonctionnement

● Réglage automatique de la vitesse du ventilateur

● Interface abondante : RS232, USB, SNMP, carte intelligente

Caractéristiques uniques:

● Haute efficacité, jusqu'à 95 %

● kVA=kW, sortie PF=1

● Gestion intelligente de la charge, améliorant efficacement la durée de vie de la batterie

● 3 niveaux de technologie, compatibles avec les charges compliquées

Application : Les environnements industriels, les installations médicales, les équipements de laboratoire, etc. sont des équipements clés pour l'alimentation électrique et la protection.

Application

Les serveurs.

Instituts d'enseignement.

BFS

Systèmes de santé.

Équipements de télécommunication.

Centres de données petits et moyens.

Machines CNC.

Appareils pharmaceutiques.

Appareils à rayons X.

Installations industrielles.

UPS professionnel monophasé monté en rack pour les applications les plus exigeantes, il maintient l'alimentation des serveurs critiques, PoS, postes de travail, clusters et élimine les perturbations de puissance entrantes. Le module convertible en tour le plus fin et entièrement en rack peut être installé avec des serveurs dans la même armoire.

Nous fournissons des UPS monophasés montés en rack pour les salles de serveurs, les applications informatiques et télécoms, les applications industrielles, etc. L'UPS monté en rack peut être monté dans les racks réseau et également convertible en UPS tour. L'affichage numérique de l'UPS peut être ajusté en position horizontale pour le type de montage en rack et en position verticale pour le type de tour. La capacité de l'onduleur RM/RT monophasé commence de 1 KVA à 40 KVA.

Les supports de montage en rack de la série HPR sont dotés d'une conception modulaire brevetée pour améliorer la flexibilité de l'extension de puissance et de la maintenance. En retirant simplement quatre vis du boîtier de connexion, le module d'alimentation peut être facilement retiré de l'armoire sans débrancher aucun fil, pas besoin de châssis d'armoire supplémentaire. la conception de conversion verticale/horizontale améliore la flexibilité et l'évolutivité de l'onduleur modulaire.

Les onduleurs de la série HPR sont une version montée en rack du populaire. La technologie avancée de double conversion offre les plus hauts niveaux de fiabilité et de protection pour les serveurs critiques, les systèmes informatiques de traitement de données et les applications voix/données, ce qui en fait le choix idéal dans les salles de serveurs abritant des racks de 600 mm de profondeur.

Pour les applications nécessitant plusieurs heures d'autonomie, les supports rackables de la série CPSY HPR sont équipés d'un chargeur de batterie de 6 A et de blocs-batteries supplémentaires pour une autonomie supplémentaire. Ces systèmes UPS plug-and-play sont conçus pour s'adapter aux racks d'armoires standard de 19 pouces et intègrent une fonction de démarrage à froid qui leur permet de se mettre sous tension même s'il n'y a pas d'alimentation secteur. Choisissez parmi une large gamme de modes de fonctionnement (c.-à-d. ON LINE, ECO, SMART ACTIVE, STANDBY OFF, Convertisseur de Fréquence) pour booster les performances et améliorer l'efficacité énergétique.

CPSY® LCD 1:1/3:1/3:3 Phase montage en rack Détails

Par rapport aux tours, les montages en rack CPSY® présentent les avantages suivants :

En fait, les UPS rack, les UPS modulaires et les UPS tour sont tous des dispositifs de secours par batterie. La plus grande différence entre eux réside dans l’apparence et la méthode d’installation. L'onduleur tour est le serveur le plus courant que nous puissions voir, qui peut être placé sur le sol ou sur la table, tandis que l'onduleur rackable et l'onduleur modulaire doivent être installés dans l'armoire et installés dans la structure du rack avec le serveur et l'équipement réseau. Dans une armoire standard. Les avantages communs des alimentations UPS montées en rack et modulaires sont un gain de place et une gestion facile, et la fonction remplaçable à chaud peut réduire considérablement le temps d'installation et de maintenance du système. La différence est que les onduleurs montés en rack ont ​​tendance à se concentrer sur les petites et moyennes capacités, tandis que les onduleurs modulaires peuvent atteindre de très grandes capacités grâce à une connexion parallèle, et la panne d'un seul module n'affectera pas le fonctionnement normal des autres modules.

Avantages de l'onduleur monté en rack.

1. Facile à développer et à entretenir

Lorsqu'il est nécessaire d'utiliser plusieurs serveurs, câbles réseau, commutateurs, routeurs, équipements réseau, etc. pour travailler simultanément afin de répondre aux exigences plus élevées des applications serveur, il est facile d'installer et d'ajouter un UPS en rack au lieu d'un UPS en tour. L'onduleur monté en rack est situé dans l'armoire et tous les câbles de données sont placés dans l'armoire et intégrés à l'équipement de charge pour obtenir un agencement simple de la salle informatique, améliorer l'utilisation de l'espace et faciliter la surveillance et la gestion centralisées. De l'extérieur, nous ne pouvons voir aucun câble de données, il est propre, résistant à la poussière, sûr, sans gâchis, sans dissipation thermique, résistant à la poussière et aux rats.

2. Haute sécurité

En cas de dommage, vandalisme, fuite de données. Le serveur et l'UPS doivent être stockés dans un endroit sûr. Les armoires sont généralement verrouillées et ne nécessitent aucune gestion manuelle.

3. Redondance parallèle, fonctionnement stable et haute fiabilité.

4. Économisez de l'espace

Occupant seulement 1U d'espace rack, l'onduleur rack protège les équipements réseau dans les racks où l'espace est limité.

Cependant, ce type de serveur présente également de nombreuses limitations. Il coûte plus cher qu'un onduleur tour, mais nécessite moins d'équipement à installer qu'un onduleur tour.

Nous recommandons aux clients de choisir un onduleur tour ou rack en fonction des besoins réels, de la zone d'installation, de la puissance requise, de l'environnement de placement, etc.

L'environnement de placement de l'onduleur est la clé pour distinguer l'onduleur tour de l'onduleur rack. Si vous avez besoin d'une salle informatique bien rangée ou d'un groupe de travail avec des exigences environnementales élevées, vous avez besoin d'une alimentation UPS montée en rack, sinon un UPS de type tour est plus approprié.

Types d'alimentation sans interruption montés en rack proposés

UPS DE STANDBY – L'UPS de secours est un UPS économique offrant une batterie de secours de base et une protection contre les surtensions. Ces fonctionnalités contribuent à réduire les temps d’arrêt des équipements et la perte de données lors d’événements de coupure de courant. Les UPS de secours sont le plus souvent utilisés pour protéger les postes de travail uniques, les guichets automatiques/kiosques, la téléphonie IP et les terminaux de point de vente.

ONDULEUR INTERACTIF EN LIGNE – Cette protection de milieu de gamme ajoute la fonction de régulation automatique de tension (AVR) à la topologie de l'onduleur de secours. Les UPS Line Interactive sont le plus souvent utilisés pour protéger les serveurs, les petits systèmes de réseau, la téléphonie IP, les terminaux POS et les équipements POE.

UPS À DOUBLE CONVERSION – Cette topologie UPS convertit d’abord l’alimentation secteur CA en alimentation CC, puis la reconvertit en alimentation CA à onde sinusoïdale pure. Les UPS en ligne sont le plus souvent utilisés pour protéger les applications critiques, notamment les serveurs critiques, les systèmes téléphoniques, les appareils médicaux et les équipements nécessitant une longue durée de fonctionnement de la batterie.

UPS EN LIGNE ISOLÉ – L'UPS en ligne isolé est également connu sous le nom d'UPS en ligne conditionné ou d'UPS de qualité laboratoire. Cette technologie haut de gamme ajoute un transformateur d'isolation galvanique à la topologie UPS en ligne, offrant ainsi une protection contre le bruit en mode commun. L'onduleur en ligne isolé est utilisé pour fournir l'énergie la plus propre dans les applications exigeantes telles que les environnements industriels, les laboratoires et les applications médicales.

CPSY recommande d'effectuer le premier service dans les 12 mois à compter de la date de mise en service ou dans les 24 mois à compter de la date de livraison ou dans les 36 mois à compter de la date de production, les services suivants doivent être effectués tous les 12 mois.
