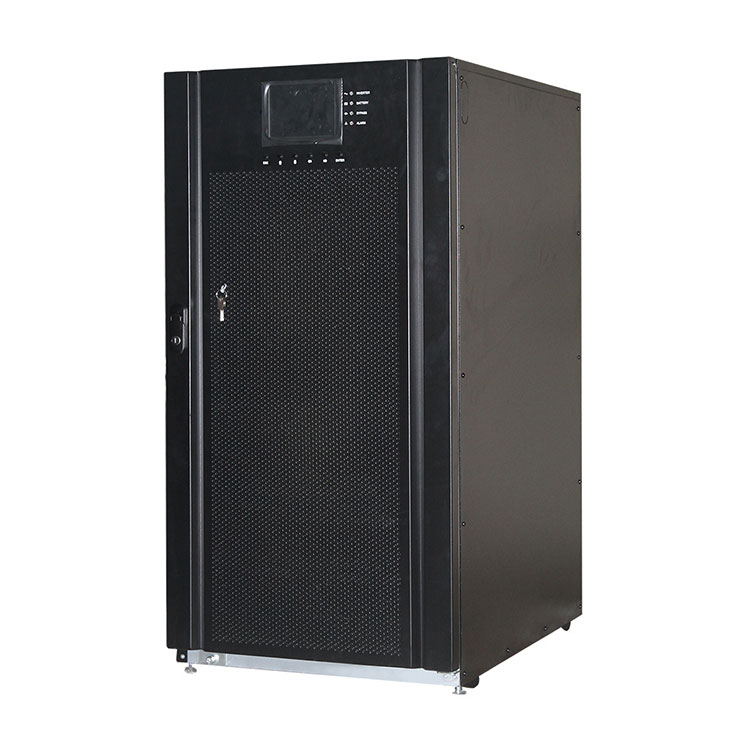

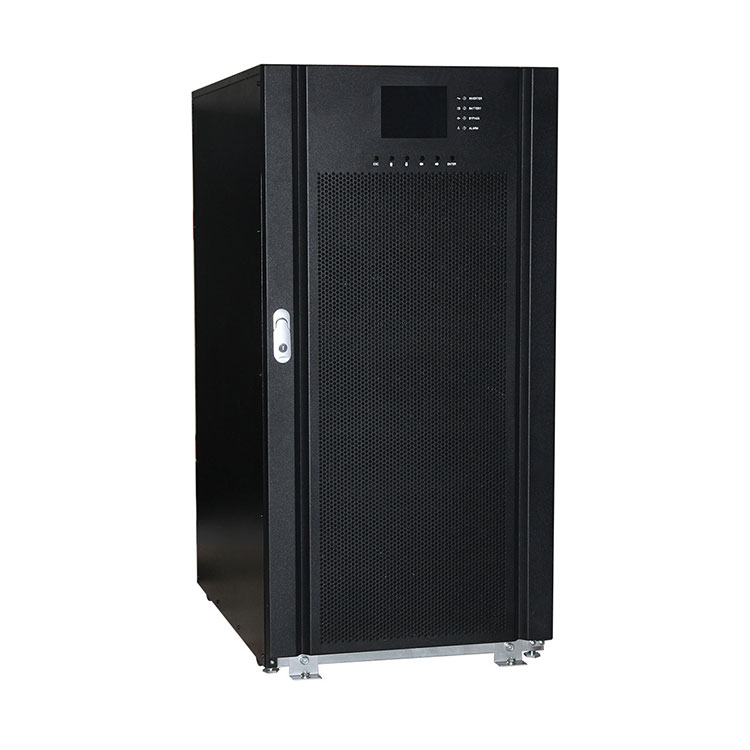

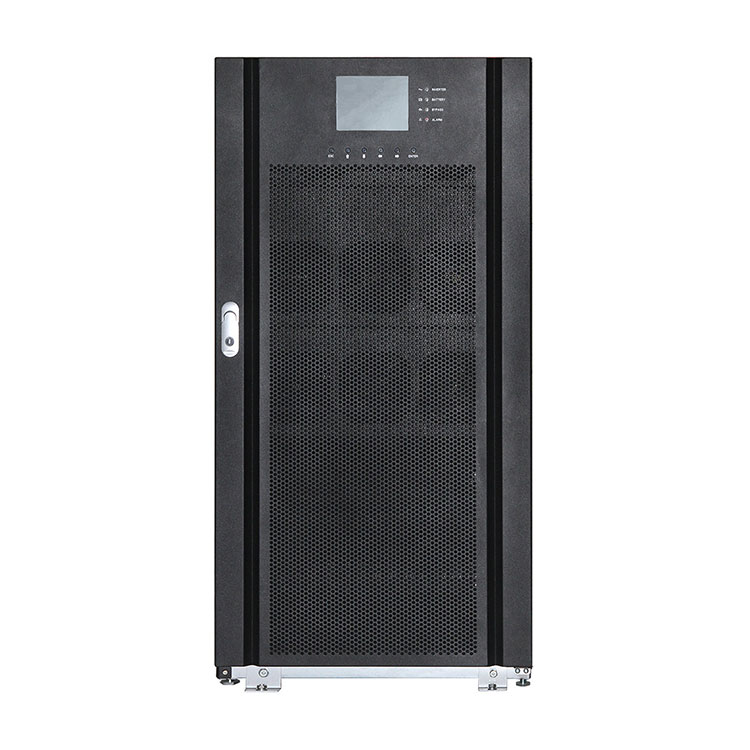

UPS en ligne avec redresseur IGBT

CPSY® est un fabricant professionnel d'alimentations sans coupure. L'onduleur en ligne CPSY® HP33 série 10-200KVA 3/3 phases avec redresseur IGBT est un véritable onduleur en ligne à double conversion avec redresseur IGBT entièrement numérisé. Il possède des fonctionnalités redondantes parallèles. Avec un THDI≤3 %, un facteur de puissance de sortie de 0,9 et un rendement global AC~AC jusqu'à 94 %, les onduleurs en ligne CPSY® HP33 Series avec redresseur IGBT peuvent être définis comme une énergie verte de haute fiabilité et efficace. Il intègre également une interface de communication utilisateur conviviale et un système de contrôle à distance, idéal pour les centres de données de moyenne à grande taille, les équipements de précision et l'industrie des télécommunications.
Le redresseur IGBT est également utilisé dans les UPS en ligne haute fréquence comme dispositif d'alimentation de la partie onduleur. Un autre avantage majeur du système UPS redresseur IGBT est que le dispositif IGBT a une capacité haute tension.

envoyer une demande

Description du produit

Onduleur CPSY® Online avec redresseur IGBT

CPSY® est un fabricant professionnel d'alimentations sans interruption. Nous sommes situés à Shenzhen et disposons d'un capital social de 2,3 millions de dollars et d'une zone de production de 25 000 mètres carrés. Nous avons notre propre équipe de R&D avec plus de 30 ingénieurs R&D avec plus de 20 brevets et consacrons 15 % de notre chiffre d'affaires chaque année à la recherche en R&D. Avec un système de contrôle de qualité strict et tous nos produits UPS répondent aux normes CE, TLC, CQC et plus encore. certificats.Notre objectif est d'offrir en permanence à nos clients une alimentation stable et fiable, propre et à haut rendement.Bienvenue à l'enquête.

Cet UPS en ligne triphasé LCD CPSY® 20KVA avec redresseur IGBT est la dernière invention de produits UPS de haute qualité, conformes aux normes CE, ROHS, IEC, BS,UL,TUV, SAA et livré avec une garantie de 2 ans. L'onduleur en ligne triphasé LCD CPSY® 20KVA avec redresseur IGBT est fabriqué en métal + PCBA, qui a été conçu pour répondre aux exigences d'alimentation les plus exigeantes, étant facile à installer et à entretenir. Il combine la dernière technologie à haute efficacité énergétique et la technologie à haute densité de puissance, permettant d'obtenir une petite taille, des performances stables et un prix compétitif pour les produits UPS.

Onduleur en ligne triphasé CPSY® HP33 série 10-200KVA avec paramètre de redresseur IGBT (spécification)

Modèle	HP3310H	HP3315H	HP3320H	HP3330H	HP3340H	HP3360H	HP3380H	HP33100H	HP33120H	HP33160H	HP33200H
Capacité	10KVA/9KW	15KVA/13,5KW	20KVA/18KW	30KVA/27KW	40KVA/36KW	60KVA/54KW	80KVA/72KW	100KVA/90KW	120KVA/108KW	160KVA/144KW	200KVA/180KW
Mode E/S	3/3 phases
En mode travail	Véritables ups en ligne à double conversion
Type d'installation	La tour
SAISIR
Tension	380/400/415 VCA
Plage de tension	Pleine charge : tension de phase 190-276 V, tension de ligne 330-478 V (-15 %, +20 %), demi-charge : tension de phase 116-276/tension de ligne 201-478 (-50 %, +20 %).							Pleine charge : tension de phase 190-330 tension de ligne 276-478 V (-15 %, +20 %), 116/201-276/478 V (-50 %, +20 %) à 50 % de charge
Gamme de fréquences	40 ~ 72 Hz
Facteur de puissance	≥0,99
Briseur	Standard (intégré)							En option (armoire de distribution externe (entrée, sortie, bypass de maintenance en un))
Capacité du disjoncteur	40A/3P	40A/3P	40A/3P	63A/3P	100A/3P	125A/3P	150A/3P	250A/3P	250A/3P	400A/3P	400A/3P
SORTIR
Tension	380/400/415 VCA : ≤ ± 1 %
Gamme de fréquences	50/60Hz±1%
Facteur de puissance	0.9
Temps de transfert	0 ms
Surcharge	100 % ≤ charge < 110, 60 min, 110 % ≤ charge ≤ 125 %, 10 min, 125 % charge ≤ 150 %, 1 min, charge ≥ 150 %, transfert vers bypass immédiatement après 500 ms							100 % ≤ charge ≤ 105 %, long terme, 106 % ≤ charge ≤ 125 %, 10 minutes, 125 % charge ≤ 150 %, 1 minute, charge ≥ 150 %, transfert vers le bypass immédiatement après 150 ms
Briseur	Standard (intégré)							En option (armoire de distribution externe (entrée, sortie, bypass de maintenance en un))
Capacité du disjoncteur	40A/3P	40A/3P	40A/3P	63A/3P	100A/3P	125A/3P	160A/3P	250A/3P	250A/3P	400A/3P	400A/3P
BATTERIE
Type de batterie	Batterie VALR
Voltage de batterie	384 V CC (384 V ~ 480 V réglable), 32 pièces standard (32/34/36/38/40 pièces réglables).							Standard 480 V (432 V/456 V/480 réglable), 40 pièces (36/38/40 pièces réglables).
Courant de charge	3.5（5.3AMAX）			4A (8AMAX)	5A(10,6AMAX)	6A(16AMAX)	8A(24AMAX)	10A (40AMAX)		20A (80AMAX)
Courant de charge réglable	Soutien
Capacité du disjoncteur	Non
Démarrage à froid	Pas de support
Pas de fonction de mise sous tension de la batterie	Soutien
NORMES
Efficacité	95 %
Mode écologique	98%
Sécurité	EN 62040-1
CEM	EN 62040-2
Certificat	CCM/CECP/CE/RoHS
IP	IP20
Fonction
EPO	Soutien
ÉCO	Soutien
Démarrage à froid	Soutien
Contourne	Standard (intégré)							En option (armoire de distribution externe (entrée, sortie, bypass de maintenance en un))
Disjoncteur de dérivation	3P/40A	3P/40A	3P/40A	3P/63A	100A/3P	3P/125A	3P/160A	250A/3P	250A/3P	400A/3P	400A/3P
Parallèle NON.	4 pièces							4 pièces
Batterie partagée en parallèle	Pas de support							Pas de support
Communication
Panneau de contrôle	Écran LCD+LED
Port de communication	RS232 standard, carte SNMP en option, carte relais AS400
Numéro de série SNMP.	SMP-00204-00
PHYSIQUE
LPH	5007001020(mm)					6008001875(mm)		6008001875(mm)		6008301875
Poids net / kg)	75			88	96	202	245	311		457
Niveau de bruit (moins de 1 m)	＜55dB			＜62dB		＜65dB		＜65dB		＜70dB
ENVIRONNEMENT
Température de fonctionnement	Température recommandée UPS : 0-40 ℃ ; Batterie : 20-25 ℃.
Humidité de fonctionnement	5 % à 95 %, pas de condensation
Température de stockage	-15-55 ℃
Humidité relative de stockage	5 % à 95 %, pas de condensation
Altitude	<1000m

Onduleur en ligne triphasé CPSY® HP33 série 10-200KVA avec redresseur IGBT, caractéristique et application

Onduleur en ligne CPSY® HP33 série 10-200KVA 3/3 phases avec redresseur IGBT

Caractéristiques:

Topologie UPS sans transformateur

La distorsion harmonique totale (THD) à faible courant d'entrée

Interrupteur de by-pass statique et de maintenance

Protection contre les courts-circuits et les surcharges en sortie

Test automatique de la batterie, indicateur de l'autonomie restante de la batterie

Tension d'entrée/sortie/fréquence/plage sélectionnables

2 ports série RS232 et 12 sorties à contact sec

512 mémoires d'événements (512 événements 6000 alarmes)

3 structures modulaires contrôlées par DSP

Entrée de commutateur REPO externe

Horloge et calendrier (batterie prise en charge)

Adaptateurs SNMP et MODBUS en option

Panneau graphique en option

Mémoire flash USB en option

Haute efficacité jusqu'à 94%

Facteur de puissance d'entrée élevé 0,9

Fonction démarrage à froid

Structure entièrement numérique

Petite empreinte

Application:

Les serveurs.

Instituts d'enseignement.

BFS

Systèmes de santé.

Équipements de télécommunication.

Centres de données petits et moyens.

Machines CNC.

Appareils pharmaceutiques.

Appareils à rayons X.

Installations industrielles.

Environnements industriels

établissements médicaux

équipement de laboratoire

Onduleur en ligne CPSY® HP33 série 10-200KVA 3/3 phases avec redresseur IGBT Détails

Par rapport à leurs pairs, les onduleurs en ligne CPSY® HP33 série 10-200KVA 3/3 phases avec redresseur IGBT présentent les avantages suivants :

◆ Redresseur IGBT avancé et technologie HF PFC. Entrée THDI≤3%, facteur de puissance d'entrée≥0,99 pour économiser plus d'énergie.

◆ La série DT adapte la technologie de contrôle de l'onduleur IGBT de 5e génération pour améliorer les performances tension/courant de sortie. Structure à double conversion d'entrée triphasée en ligne et de sortie triphasée pour adapter les systèmes d'alimentation secteur 380/400/415 V, 50/60 Hz.

◆ Facteur de puissance de sortie 0,9 pour supporter des capacités de charge de 12,5 % par rapport aux onduleurs traditionnels.

◆ Large plage de tension d'entrée 380 V (-45 % à +25 %) ou 210-475 V CA avec une plage de fréquences de 50/60 Hz ± 5 %. Haute capacité d'adaptation et capacité de générateur.

◆ Efficacité globale jusqu'à 96 %. Peut atteindre 98 % en mode ECO.

◆ Capacité de surcharge puissante avec technologie de protection contre les courts-circuits de sortie : surcharges de 110 % à 120 % pendant 10 minutes, 125 % à 150 % pendant 1 minute.

◆ Technologie de redondance parallèle de contrôle de courant égalisé entièrement numérisée, non maître et esclave. En parallèle jusqu'à 8 unités

◆ Banques de batteries communes partagées en mode opérationnel parallèle pour économiser les investissements des utilisateurs.

◆ Gestion intelligente de la batterie pour prolonger sa durée de vie.

◆ Double contrôle DSP pour corriger les paramètres de charge, ce qui fournit des solutions de charge optimisées basées sur le mode opérationnel, tel que la charge flottante ou la charge égalisée. Cela prolonge la durée de vie de la batterie.

◆ Configuration flexible de la batterie. Il peut être réglé sur le panneau avant avec 28/30/32 unités de batteries.

◆ Paramètres d'auto-évaluation et de décharge périodique automatique pour activer les batteries non utilisées.

◆ Écran tactile couleur LCD 7 pouces intuitif et convivial pour simplifier les opérations utilisateur

◆ Ports de communication puissants : adaptateur SNMP, RS232/485, port de données de batterie, EPO, port parallèle.

◆ Système de refroidissement intelligent et conception de protection à plusieurs niveaux pour garantir le fonctionnement de l'onduleur en toutes circonstances.
