Onduleur modulaire CPSY®

CPSY ® est l'un des 10 plus grands fabricants d'onduleurs modulaires en Chine. Avec une immense usine de fabrication, plus de 200 employés et plus de 11 ans d'expérience en R&D, dans la fabrication de différents types d'onduleurs pour des clients mondiaux, nous avons été témoins du grand succès remporté par nos clients sur le marché.

L'onduleur modulaire CPSY® CPY série 10-600K est un véritable système d'onduleur micro modulaire haute fréquence statique et triphasé à double conversion en ligne. Utilisation de la technologie de conversion de puissance IGBT, du système de gestion intelligent de la batterie ABM et d'autres mondes. L'efficacité totale est supérieure à 94,5 %. Plage de facteur de puissance de 0,9 à 1.

Paramètre UPS modulaire CPSY® (spécification)

Fonctionnalité et application de l'onduleur modulaire CPSY®

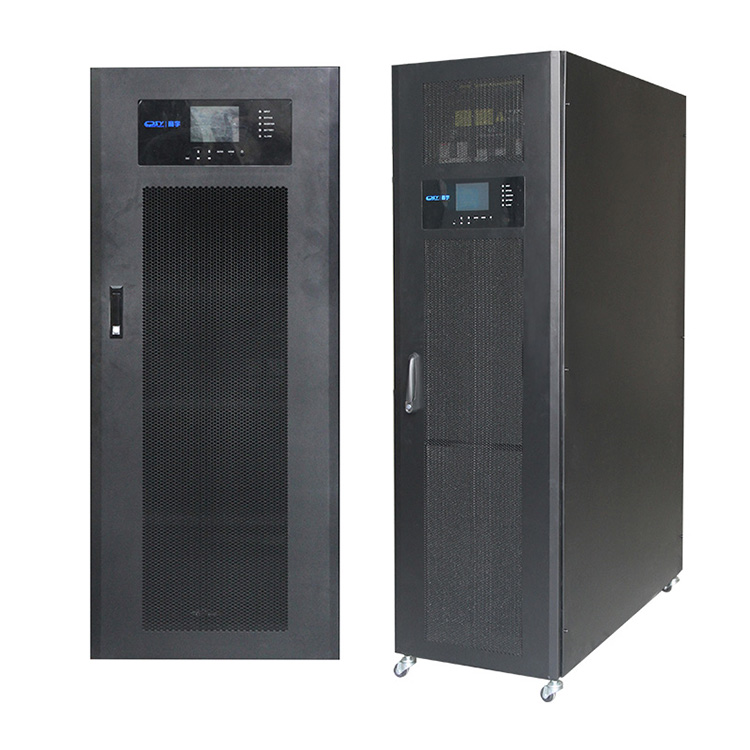

Onduleur modulaire CPSY®

Numéro de modèle : CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

Plage de puissance UPS : 10KVA ~ 600KVA

Caractéristiques:

● Haute fréquence et véritable double conversion

● Technologie de contrôle double DSP (processeur de signal numérique) du module d'alimentation indépendant

● Facteur de puissance de sortie 0,9/1

● Technologie parallèle numérique N+1, courant de circulation extrêmement faible entre modules.

● UPS adopte une conception modulaire, un module intelligent remplaçable à chaud et une conception de protection du système.

● Le module d'alimentation adopte des modules IGBT au lieu de composants discrets.

● Haute fiabilité, puissance élevée, densité énergétique élevée et rendement élevé, jusqu'à plus de 94,5 %

● Chaque module indépendant est équipé d'un contrôleur indépendant pour éviter le risque de défaillance ponctuelle.

● Chargeur indépendant de la batterie, système avancé de gestion de batterie intelligente (ABM)

● Détection automatique de fréquence, conversion de fréquence 50/60 Hz

● Fonction de démarrage à froid de la batterie, batterie au lithium en option

● Protection efficace des logiciels et du matériel

● Déclassement linéaire d'entrée basse tension, réduit le temps de décharge de la batterie

● Conception du système à faible bruit, la vitesse du ventilateur change intelligemment en fonction de la température, réduisant ainsi le bruit et prolongeant la durée de vie

● Un démarrage différé après rétablissement de l'alimentation peut être réglé

● Performances supérieures à haute/basse température

● Forte adaptabilité de charge aux charges linéaires et non linéaires, courant d'entrée THDi < 4 %

● Interface de fonctionnement conviviale, grand écran LCD à haute résolution et informations riches.

● Communication multiplateforme : RS232 (configuration standard), USB/RS485/SNMP/AS400 contact sec/alarme SMS/fonction EPO (en option)

Application

Centre de données de grande et moyenne taille

Salles de serveurs télécom

Entreprises du groupe

Equipement IT.

Détails de l'onduleur modulaire CPSY®

CPSY® Alimentation modulaire remplaçable à chaud pour servir de protection électrique pour les infrastructures critiques telles que les centres de données, les équipements réseau de taille moyenne à grande, et plus encore.

Le système UPS modulaire en ligne de la série CPSY® CPY est un UPS vert non isolé, de niveau industriel, adoptant un concept avancé de protection de l'alimentation modulaire. L'architecture UPS peut faire évoluer la puissance à mesure que la demande augmente ou que des niveaux de disponibilité plus élevés sont requis.

L'onduleur modulaire hautement efficace est un onduleur de puissance nominale totale (kVA=kW) qui offre une disponibilité ultime grâce à son module d'alimentation et de contrôle autosynchronisé et offre un coût total de possession (TCO) remarquablement faible. En plus de l'extension verticale dans un seul rack, les deux offrent une extension parallèle jusqu'à 2 unités.

Chaque module UPS dispose de tout le matériel et des logiciels nécessaires à un fonctionnement autonome : redresseur, onduleur, convertisseur de batterie, commutateur de dérivation statique, protection contre le retour d'alimentation, logique de contrôle, affichage et schéma synoptique pour la surveillance et le contrôle.

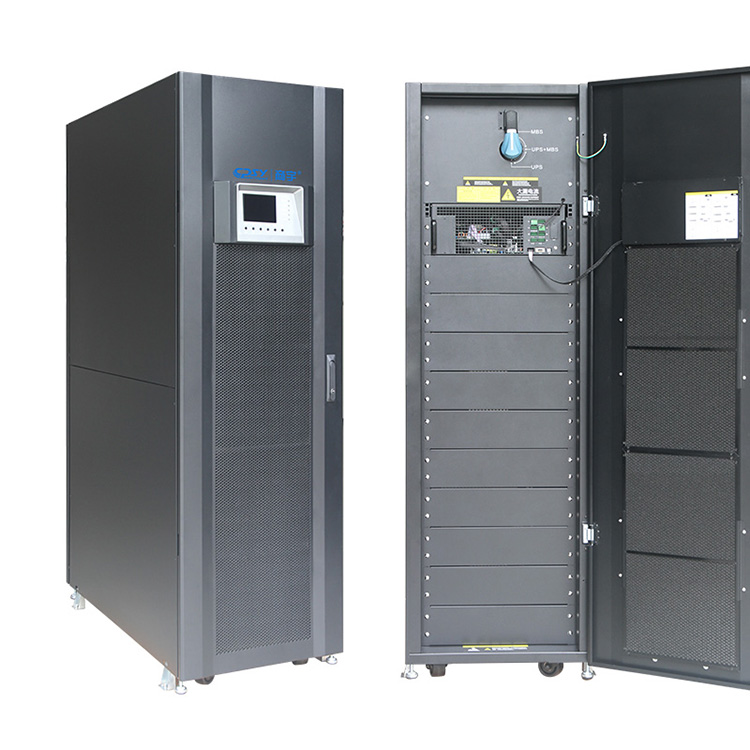

Onduleur modulaire série CPY

Le système UPS adopte une topologie en ligne à double conversion pour fournir la meilleure qualité d'alimentation quelles que soient les conditions d'alimentation électrique entrante. Cette topologie présente également un temps de transfert nul, garantissant un fonctionnement optimal du système.

Par rapport à ses pairs, les avantages de CPSY®Modular UPS sont les suivants :

Caractéristiques et avantages de l'onduleur modulaire

1. Haute évolutivité

Le contrôle DSP fournit une solution haute performance améliorée. Intégrez une conception modulaire et une technologie parallèle pour simplifier les futures expansions de puissance.

2. Redondance parallèle N+1 ou N+X, extension à la demande, économie d'investissement initial

Le nombre de modules d'alimentation installés dans l'onduleur peut être personnalisé en fonction de la demande de puissance, ce qui n'occupe pas d'espace au sol supplémentaire et permet d'économiser l'investissement initial. La capacité d'extension parallèle de l'onduleur permet aux utilisateurs de personnaliser leur propre système d'alimentation en connectant plusieurs onduleurs pour obtenir une capacité plus élevée et réaliser une redondance d'alimentation N+X pour protéger le système contre les pannes de courant.

3. Technologie efficace de double conversion en ligne

L'onduleur modulaire de la série CPY adopte la technologie de double conversion en ligne et ses performances atteignent 94,5 % à 50 % de charge. Il réduit considérablement le coût total de possession (TCO) global.

4. Haute fiabilité et haute efficacité

La conception modulaire améliore la maintenabilité et la fiabilité. Le remplacement à chaud est facile à installer et à entretenir, et la panne d'un seul module n'affectera pas le fonctionnement normal des autres modules, fournissant une alimentation continue aux charges clés.

La large plage de tensions d'entrée garantit un fonctionnement à haut rendement avec un facteur de puissance de sortie de 0,9/1, qui répond aux exigences des serveurs les plus récents et optimise chaque centime d'investissement informatique.

5. Faible coût total de possession (TCO)

La modularité de la série CPY allie innovation, simplicité et faible coût de possession, et la conception modulaire réduit le MTTR (temps moyen de réparation). Ce produit est conçu pour être utilisé dans les modules d'alimentation, les modules STS et les modules de batterie. Cela simplifiera la maintenance et le remplacement et réduira le MTTR (temps moyen de réparation).

6. Démarrage à froid de la batterie et gestion intelligente de la batterie

Il ajoutera une valeur considérable à votre flux de travail en fournissant une alimentation à la demande.

Le système contrôle intelligemment l'ensemble du processus de charge et de décharge, améliorant ainsi efficacement la durée de vie de la batterie.

7. Économie d'énergie et protection de l'environnement

Le mode ECO en ligne fonctionne pour économiser de l'énergie. Lorsque la qualité de l'alimentation électrique est bonne, l'onduleur passe en mode ECO pour améliorer l'efficacité du système. Lorsque la qualité est instable, l'onduleur passe en mode secteur pour garantir la meilleure qualité d'alimentation.

8. Configuration flexible de la batterie pour différentes applications

Le nombre de piles peut être ajusté de manière flexible. Il s'adaptera aux différents besoins en énergie et réduira les temps d'arrêt du système. Chaque tension de chaîne peut être réglée entre 32 et 40 cellules.

9. Le courant de charge est réglable

Fournit un courant de charge maximum de 6A/8A/20A pour chaque module d'alimentation et peut être ajusté en fonction des besoins.

10. Écran tactile LCD

La conception de l'écran tactile LCD présente une interface conviviale et intuitive, permettant aux utilisateurs de surveiller le système électrique et de configurer les paramètres simplement en touchant l'écran. 7.

11. Générateur compatible

La continuité de l'alimentation électrique peut être assurée grâce à des générateurs pendant les pannes de courant. Lorsque l'onduleur fonctionne avec l'alimentation du générateur, il peut stabiliser la tension instable du générateur et fournir une alimentation fiable.

12. Commutateur de dérivation de maintenance

Les opérateurs peuvent utiliser le commutateur pour passer en toute transparence à l'alimentation électrique en mode bypass afin d'effectuer une maintenance rapide et sûre sans arrêter le système électrique et les équipements connectés.

13. Capacité de gestion à distance

La fonction de gestion à distance permet de surveiller et de contrôler l'appareil via la carte de gestion à distance (carte SNMP, etc.). Les utilisateurs peuvent également effectuer des tâches administratives telles que des arrêts et des redémarrages programmés.

Interfaces de communication multiples, RS485, USB, SNMP, communication par carte relais, pour la gestion du réseau et la surveillance à distance

Aperçu des points forts des onduleurs Modualr de la série CPY

DPA avec modules Safe-Swap (SSM)

Pour une disponibilité optimale de la protection électrique

Faible coût total de possession (TCO)

Économies de coûts tout au long du cycle de vie

Flexibilité/évolutivité

Facilité de mise à niveau de puissance, payez au fur et à mesure de votre croissance

Facilité d'entretien améliorée

Récupération rapide des pannes

Reconnaissance instantanée des défauts

UPS modulaire Connexion d'une armoire de batterie externe

Il est normalement recommandé pour les systèmes multi-modules redondants de fournir à chaque module UPS sa propre batterie séparée.

Pour assurer la protection du personnel lors de l'installation de l'onduleur, assurez-vous que les connexions sont effectuées dans les conditions suivantes :

Aucune tension secteur n'est présente dans l'onduleur

Toutes les charges sont déconnectées

L'onduleur et la batterie externe sont hors tension

Pour vérifier l'arrêt complet des onduleurs modulaires de la série CPSY CPY, effectuez les étapes suivantes :

1) Assurez-vous que les fusibles alimentant l'onduleur dans le tableau de distribution d'entrée sont tous ouverts et qu'aucune alimentation n'est fournie à l'onduleur.

2) S'assurer que le "BYPASS DE MAINTENANCE" est ouvert (position "OFF")

3) Assurez-vous que les fusibles de batterie dans l'armoire de batteries externes et sur l'onduleur sont ouverts.

4) Connectez la terre (PE) entre l'onduleur et l'armoire de batteries externes.

5) Connectez les bornes +/-, N correspondantes entre l'onduleur et l'armoire de batteries externes conformément au dessin.

Programme de maintenance préventive

a) Nettoyage, inspection visuelle et inspection mécanique des modules UPS.

b) Remplacement des pièces défectueuses ou remplacement préventif des pièces à durée de vie définie.

c) « Mise à jour » du matériel (améliorations techniques postérieures à la livraison).

d) Vérifiez l'étalonnage de la tension CC ainsi que de la tension et de la fréquence de sortie de l'onduleur.

e) Vérification des réglages de la régulation électronique, du contrôle et des circuits d'alarme du(des) Redresseur(s) et Onduleur(s).

f) Contrôles fonctionnels des thyristors, diodes, transformateurs, composants de filtre, par ex. pour garantir qu'ils fonctionnent selon les paramètres de conception spécifiés.

g) Test de performance globale comprenant une simulation de panne de service public avec et sans charge.

h) Surveillance du fonctionnement de la batterie en mode décharge et recharge, y compris toute charge de suralimentation.

Pour l'entretien de la batterie

Nous recommandons d'effectuer ce test au moins tous les 3 mois, surtout si la batterie n'est pas suffisamment déchargée lors d'un fonctionnement normal.

Le temps de décharge que vous utilisez doit être au moins la moitié de l’autonomie de la batterie.

Veuillez considérer que si vous avez effectué un test complet de la batterie pour vérifier l'autonomie complète de la batterie, le chargeur a besoin d'au moins 8 heures pour recharger la batterie jusqu'à 90 % de sa capacité.

Lors de longues périodes d'arrêt du système UPS, pour garantir que la batterie est complètement chargée, le système UPS doit être en fonctionnement pendant au moins 12 heures tous les 3 mois. Dans le cas contraire, la batterie pourrait être définitivement
