UPS en ligne avec transformateur d'isolement

Onduleur CPSY® Online avec transformateur d'isolement

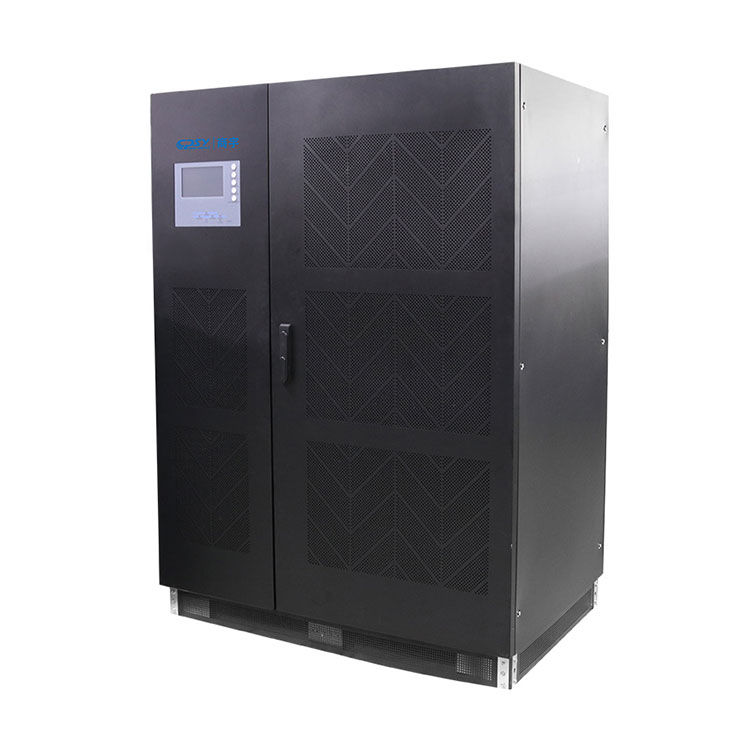

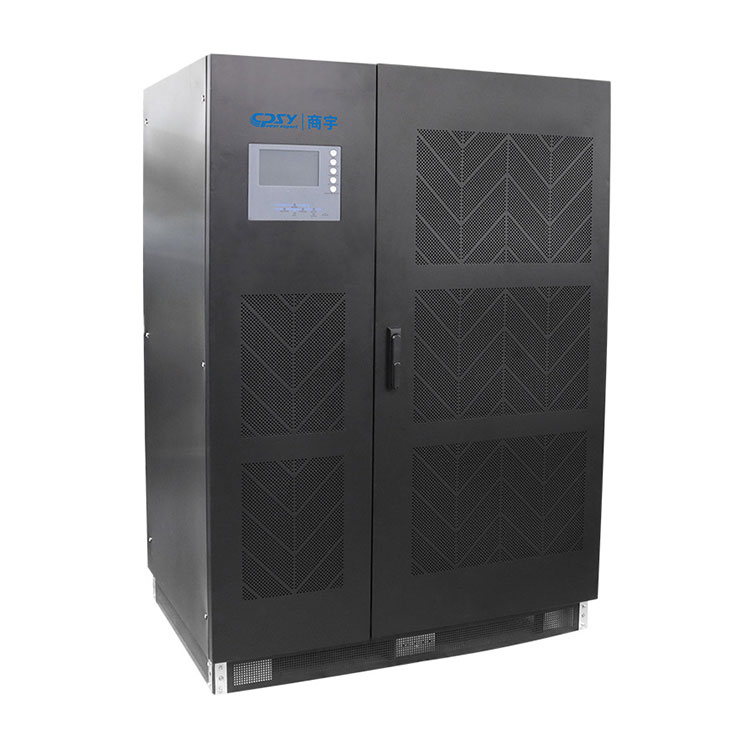

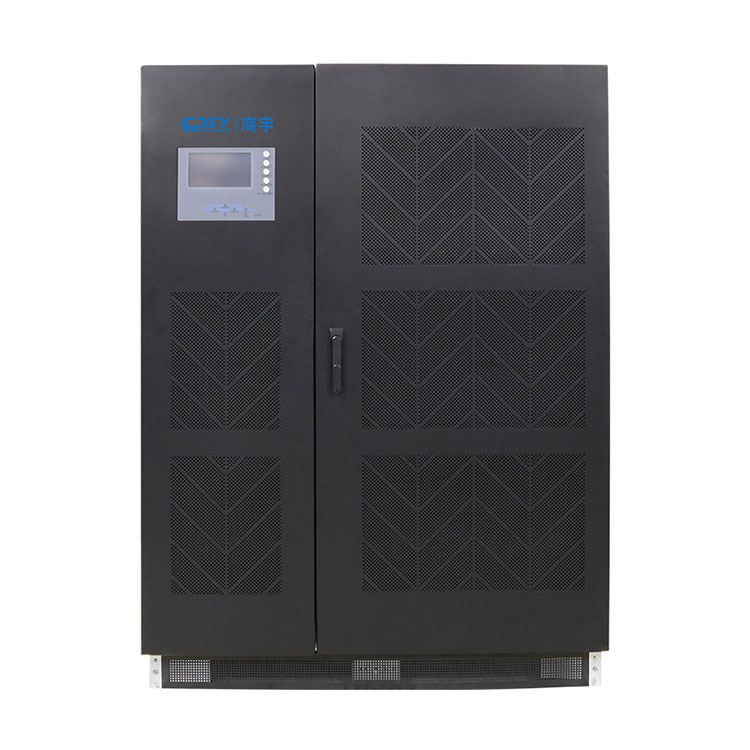

Cet UPS en ligne LCD CPSY® 120KVA avec transformateur d'isolement est la dernière invention de produits UPS de haute qualité, conformes aux normes CE, ROHS, IEC, BS,UL,TUV, SAA et livré avec une garantie de 2 ans. L'onduleur en ligne CPSY® 120KVA LCD avec transformateur d'isolement est fabriqué en métal + PCBA, qui a été conçu pour répondre aux exigences d'alimentation les plus exigeantes, étant facile à installer et à entretenir. Il combine la dernière technologie à haute efficacité énergétique et la technologie à haute densité de puissance, permettant d'obtenir une petite taille, des performances stables et un prix compétitif pour les produits UPS.

UPS en ligne série CPSY® GP33 avec paramètre de transformateur d'isolement (spécification)

UPS en ligne série CPSY® GP33 avec caractéristique et application du transformateur d'isolement

Série CPSY® GP33 UPS en ligne avec transformateur d'isolement

Numéro de modèle : GP3310K/GP3315K/GP3320K/GP3330K/GP3340K/GP3360K/GP3380K/

GP33100K/GP33120K/GP33160K/GP33200K/GP33250K/GP33300K/GP33400K/GP33500K/GP33600K

Plage de puissance UPS : 10KVA ~ 600KVA

Caractéristiques:

--Transformateur d'isolement de sortie standard. Transformateur d'isolement d'entrée en option

-Technologie PM2.1 anti-insectes, étanche au bruit et à la poussière

-Supporte 3 fonctions parallèles, redondance parallèle N + X en option

-Courant de charge réglable, tel que 8A pour les modèles longue durée

--Excellentes performances de protection de l'environnement industriel

-Véritable technologie DSP à double conversion, haute fiabilité

-Fonctionnement en mode Eco pour les économies d'énergie (ECO)

-Sortie réglable 200/208/220/230/240VAC

-Niveau de gaze anti-poussière entre IP20-IP51

-Fonction de mise hors tension d'urgence (OEB)

-Compatible avec le générateur

Application:

Industrie

Processus

Infrastructure

Soins de santé

Secteur des services

Télécommunications

Intégrée à un transformateur isolé, la solution UPS triphasée de la série GP33 d'une puissance de 10 kva à 600 kva est conçue pour les environnements difficiles, en particulier les applications industrielles. Avec un facteur de puissance élevé jusqu'à 0,97, un contrôle DSP complet et une conception à double conversion en ligne, il peut offrir des niveaux élevés de fiabilité et de protection aux installations industrielles et aux systèmes critiques, garantissant ainsi une fiabilité de puissance maximale.

Caractéristiques générales

● Double conversion en ligne

● Contrôle DSP total

● Facteur de puissance élevé : 0,9

● Large adaptabilité d'entrée :(380Va/400Vac/415Vac) (-25 %/+20 %)

● Gestion optimisée de la batterie, autotest et configuration flexible de la batterie

● Redondance parallèle N+X

● Forte capacité de surcharge : surcharge de 110 %/125 %/150 % pendant 60/10/1 min.

● Walk-in électrique

● Mode générateur

● Synchronisation LBS

● Multi-protection

● Gestion de réseau conviviale

Avantages

Alimentation de haute qualité

Fonctionnement permanent en mode VFI (double conversion en ligne).

Précision de la tension de sortie dans toutes les conditions de charge.

Capacité de surcharge élevée pour résister à des conditions de charge anormales.

Une capacité de courant de court-circuit très élevée qui facilite le choix des dispositifs de protection pour la sélectivité dans la distribution aval.

Un transformateur d'isolement installé sur la sortie de l'onduleur pour assurer une isolation galvanique complète entre le circuit CC et la sortie de charge. Cette isolation assure également une séparation entre les deux entrées lorsqu'elles sont alimentées par des sources différentes.

Tension de sortie ThdU sinusoïdale < 2 % avec charges linéaires et < 4 % avec charges non linéaires.

La haute disponibilité

Technologie éprouvée sur le terrain.

Architecture tolérante aux pannes avec redondance des fonctions de base, comme le système de ventilation.

La facilité d'entretien réduit le MTTR grâce aux sous-ensembles extractibles et à l'accès frontal à tous les composants.

Des diagnostics précis garantissent l’alimentation électrique de la charge.

Prévention des pannes en cascade pour les systèmes parallèles.

Robustesse mécanique et électrique pour les environnements industriels.

La capacité de démarrage progressif (accélération) de l'onduleur IGBT permet un bon fonctionnement même avec un groupe électrogène.

Spécialement conçu pour s’adapter à différents environnements industriels : options de protection IP élevées, capacité de courant de crête élevée, autonomie longue…

Un équipement économique

Le redresseur IGBT « propre » permet :

- un rendement élevé,

- un facteur de puissance d'entrée élevé et constant,

- un THDi faible.

Ces caractéristiques contribuent à limiter les dimensions de l’infrastructure réseau en amont.

Possibilité de créer un nouveau système neutre sans pertes supplémentaires (transformateur supplémentaire requis sur la ligne de dérivation uniquement).

La capacité élevée de court-circuit simplifie les dispositifs de protection en aval.

Haute densité de puissance : son faible encombrement permet un gain de place dans vos locaux.

Le raccordement au secteur du redresseur ne nécessite que 3 câbles (pas de neutre).

La connexion de la batterie à l'onduleur ne nécessite que 2 câbles.

Fonctionnement convivial

Un panneau de commande avec affichage graphique pour un fonctionnement plus ergonomique.

Une gamme d'interfaces de communication plug-in "com-slot", pour faire évoluer l'évolution de vos besoins d'exploitation.

Entretien simplifié

Un système de diagnostic avancé.

Un dispositif d'accès à distance connecté au centre de télémaintenance.

Accès facile aux sous-ensembles et composants, facilitant les tests et réduisant le temps de maintenance (MTTR).

Onduleur industriel CPSY® 500KVA LCD 3/3 phases Détails

Par rapport à ses pairs, le CPSY® 3/3 Phase industriel présente les avantages suivants :

1. D'autres pairs ne peuvent commuter que 70 % de la charge instantanément sans charge, tandis que CPSY peut commuter instantanément la pleine charge sans charge et possède une forte capacité de charge pour les charges non linéaires.

2. Les autres pairs sont en mode de contrôle DSP unique, tandis que CPSY est en mode de contrôle double DSP.

3. La charge flottante des autres pairs ne peut pas être automatiquement convertie, mais le CPSY passe automatiquement en charge flottante et la batterie est régulièrement auto-testée.

4. D'autres pairs peuvent mettre en parallèle 2 à 4 unités, tandis que CPSY peut mettre en parallèle 6 à 8 unités.

5. D'autres homologues disposent d'un seul système d'alimentation auxiliaire, tandis que CPSY est un système d'alimentation auxiliaire double redondant avec protection contre les pannes d'alimentation auxiliaire.

6. CPSY prend en charge le système à double jeu de barres, la protection contre les surtensions du jeu de barres, les autres pairs ne le prennent pas en charge

7. Concernant la distorsion de la forme d'onde de charge non linéaire, le paramètre CPSY et la valeur réelle sont tous deux THDV≤4 %-5 %, tandis que d'autres pairs affichent THDV≤5 % sur le paramètre, mais le THDV réel≤6 %-8 %.

8. D'autres pairs utilisent des commutateurs statiques de relais, tandis que CPSY utilise des commutateurs statiques de thyristors SCR, qui ont une plus grande résistance aux chocs.

9. La qualité est notre culture. 90 % des composants de l'onduleur CPSY utilisent Fairchild, Infineon, Onsemi, TI, NXP et d'autres matériaux de qualité A de marque bien connue pour garantir leurs bonnes performances. Plus important encore, le taux de détection de défauts de l'onduleur CPSY est ≦0,2 % à 0,5 %, tandis que le taux de détection de défauts des autres pairs est ≦0,5 % à 1 %.

10. L'onduleur industriel basse fréquence CPSY peut être utilisé pendant 25 ans au-dessus et il tombera généralement en panne après 5 à 7 ans ; alors que l'onduleur industriel basse fréquence des pairs peut être utilisé pendant 15 ans au-dessus, généralement après 2-3 ans, il tombera en panne. Le coût d'exploitation des ups CPSY est bien inférieur à celui de ses pairs au quotidien.

Par rapport à ses pairs, le CPSY® 3/3 Phase industriel présente les avantages suivants :

Caractéristiques principales (onduleur basé sur transformateur 10 ~ 400 KVA 3:3) :

Configuration haute fiabilité

Conception en ligne à double conversion, sources d'onde sinusoïdale propre, suivi de fréquence, verrouillage de phase, régulation de tension, faible distorsion, aucune interférence de fluctuation de puissance, mode de dérivation disponible, commutateur de dérivation de maintenance manuel intégré, commutation de mode automatique par verrouillage, fonctionnement sans surveillance, fonction démarrage à froid.

Redondance parallèle N+X

Technologie de mise en parallèle déséquilibrée, jusqu'à 8 unités mises en parallèle, partage de charge automatique, configuration et mise à jour flexibles.

Large plage d'entrée

Plage de tension d'entrée jusqu'à 20 %, fréquence de commutation du mode batterie faible, longue durée de vie de la batterie, détection automatique de 45 Hz à 65 Hz, haute compatibilité avec les générateurs locaux.

Contrôle numérique

2 unités de contrôle DSP, technologie de gestion intelligente de la batterie, commutation automatique de charge flottante de la batterie, paramètres de tension E/S disponibles via le panneau de commande.

Fonctionnement stable

Alimentation stable et continue disponible dans des conditions de réseau extrêmes, technologie SPWM, module IGBT de 6e génération, transformateur d'isolement en option, configuration basée sur un transformateur, résistance à la perte de phase.

Protection complète

Protection contre les surcharges et les courts-circuits de sortie, protection contre les défauts de batterie et les sous-tensions, protection contre les surcharges de la batterie, protection contre la surchauffe de l'onduleur, commutation de mode de dérivation automatique, fonction d'autodiagnostic, fonction EPO à distance.

Communication conviviale

Affichage LED/LCD en option, affichage de l'état et des statistiques de fonctionnement, interface RS232/RS485 en option, adaptateur SNMP externe, surveillance et gestion à distance disponibles.

Le meilleur onduleur industriel basé sur un transformateur en ligne triphasé de la série CPSY GP33 est un onduleur numérique haute performance utilisant la technologie de contrôle DSP. L'alimentation sans interruption est connectée entre le secteur et les charges critiques pour fournir une alimentation de haute qualité aux charges.

L'onduleur triphasé à double conversion en ligne 380/400/415 V 100 kVA 100 kW avec technologie IGBT fournit une batterie de secours et une protection de l'alimentation CA contre les perturbations électriques. Il est idéal pour les infrastructures informatiques ou d’entreprise critiques, les télécommunications, les réseaux LAN/WAN, la sécurité et les urgences, les applications financières et industrielles légères.

GP33100K Sécurité du centre de données en ligne à double conversion triphasée L'alimentation UPS 100 kVA se connecte de manière transparente à votre réseau électrique en utilisant des performances électriques de pointe telles qu'une très large plage de tension d'entrée, une capacité élevée de surcharge et de court-circuit et une protection de retour d'alimentation intégrée, offrant une excellente qualité d'alimentation. .

Cet UPS IGBT bénéficie d'une technologie de double conversion très efficace qui permet de réaliser des économies sur les coûts d'exploitation. Il atteint 93 % d'efficacité en mode double conversion et jusqu'à 98 % en mode ECO, réduisant ainsi vos coûts d'alimentation et de refroidissement.

Le transformateur d'isolement de sortie offre une grande fiabilité pour s'adapter

à différents environnements industriels difficiles et protège les éléments critiques

Les charges 100 % triphasées déséquilibrées s'adaptent à différents types d'applications.

Redondance d’alimentation double.

La large plage de tension d'entrée offre une grande adaptabilité au réseau et

prolonger la durée de vie de la batterie Carte PCB principale avec professionnel

le blindage électromagnétique améliore les performances fiables de la CEM

La conception à deux conduits d'air offre un bon refroidissement pour protéger le

Composants et prolonger la durée de vie.

– Véritable conception de transformateur d’isolation galvanique

– Facteur de puissance de sortie 1,0

- Petite empreinte

– Haute efficacité 95%

- Conception d'écran tactile pour toutes les séries

– La technologie DSP garantit une grande fiabilité

Intégrée à un transformateur isolé, la solution UPS triphasée UID d'une puissance de 10 kva à 20 kva est conçue pour les environnements difficiles, en particulier les applications industrielles. Avec un facteur de puissance élevé jusqu'à 0,97, un contrôle DSP complet et une conception à double conversion en ligne, il peut offrir des niveaux élevés de fiabilité et de protection aux installations industrielles et aux systèmes critiques, garantissant ainsi une fiabilité de puissance maximale.

Caractéristiques générales

● Double conversion en ligne

● Contrôle DSP total

● Facteur de puissance élevé : 0,9

● Large adaptabilité d'entrée :(380Va/400Vac/415Vac) (-25 %/+20 %)

● Gestion optimisée de la batterie, autotest et configuration flexible de la batterie

● Redondance parallèle N+X

● Forte capacité de surcharge : surcharge de 110 %/125 %/150 % pendant 60/10/1 min.

● Entrée électrique

● Mode générateur

● Synchronisation LBS

● Multi-protection

● Gestion de réseau conviviale

Depuis une décennie, CPSY UPS Power conçoit et fabrique avec succès des systèmes d'alimentation sans coupure (UPS), avec plus de 70 brevets technologiques enregistrés dans le domaine de la conversion d'énergie. L'expertise acquise au fil des années dans la fourniture de solutions de qualité supérieure pour garantir une alimentation électrique hautement fiable, même dans les environnements les plus difficiles, positionne de manière unique notre gamme d'onduleurs triphasés.

Des plateformes pétrolières et gazières aux sites industriels et centrales nucléaires en passant par les salles serveurs ou les centres de données, vous trouverez dans notre gamme les systèmes autonomes ou modulaires adaptés qui protègent votre alimentation électrique, assurent la continuité de votre activité et protègent vos investissements. .
