Distribution d'énergie de précision

En tant que produit de distribution d'énergie terminal du centre de données, l'armoire de distribution d'énergie de précision est l'unité d'alimentation la plus proche de l'équipement informatique. Son fonctionnement sûr et fiable est crucial pour le fonctionnement normal des équipements informatiques. À l'heure actuelle, la nouvelle génération de centres de données a des exigences de plus en plus élevées en matière de fiabilité et de gérabilité du système d'alimentation électrique. Les utilisateurs informatiques ont besoin d'une distribution d'énergie plus fiable et plus flexible, d'une gestion plus raffinée et d'une consommation plus précise des coûts du système d'alimentation électrique des équipements d'information. La tête de distribution d'énergie de précision complète non seulement la fonction de distribution d'énergie de la tête de distribution d'énergie traditionnelle, mais dispose également de nombreuses fonctions puissantes de surveillance et de gestion, permettant au gestionnaire du centre de données de comprendre l'état de charge de la charge de l'armoire et des circuits de dérivation de distribution à tout moment. temps. état, divers paramètres et consommation électrique des différentes flottes, etc.

Paramètre de distribution d'énergie de précision CPSY® (spécification)

Fonctionnalité et application de distribution d'énergie CPSY®Precision

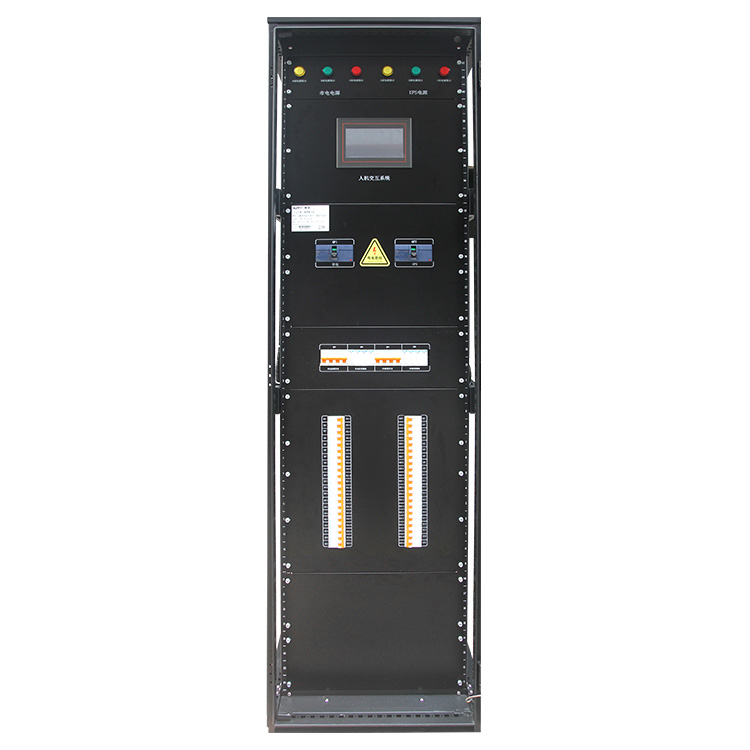

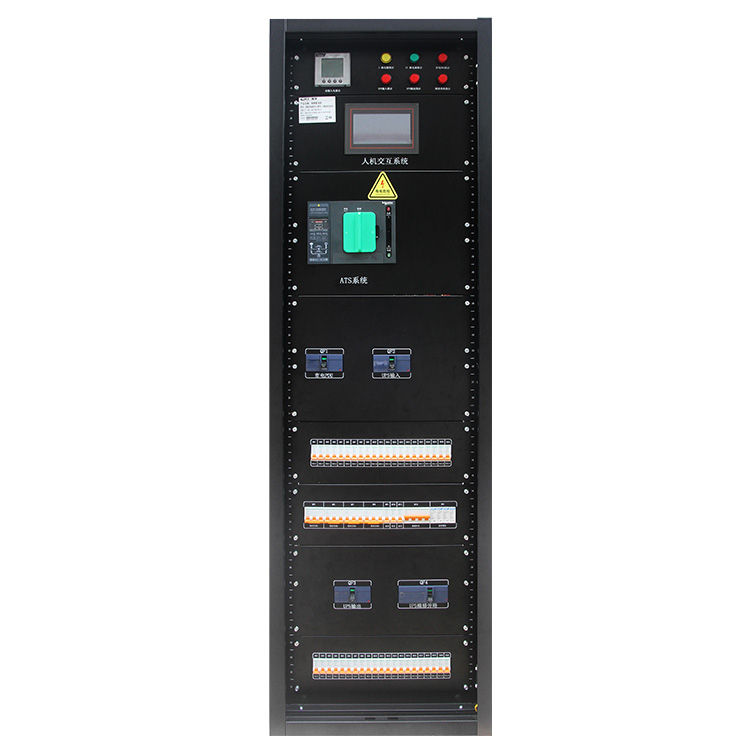

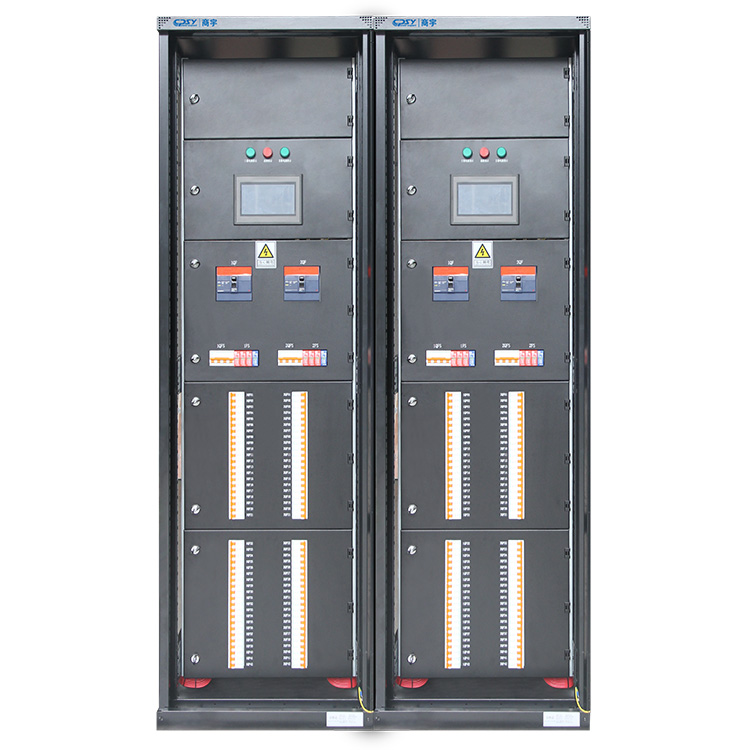

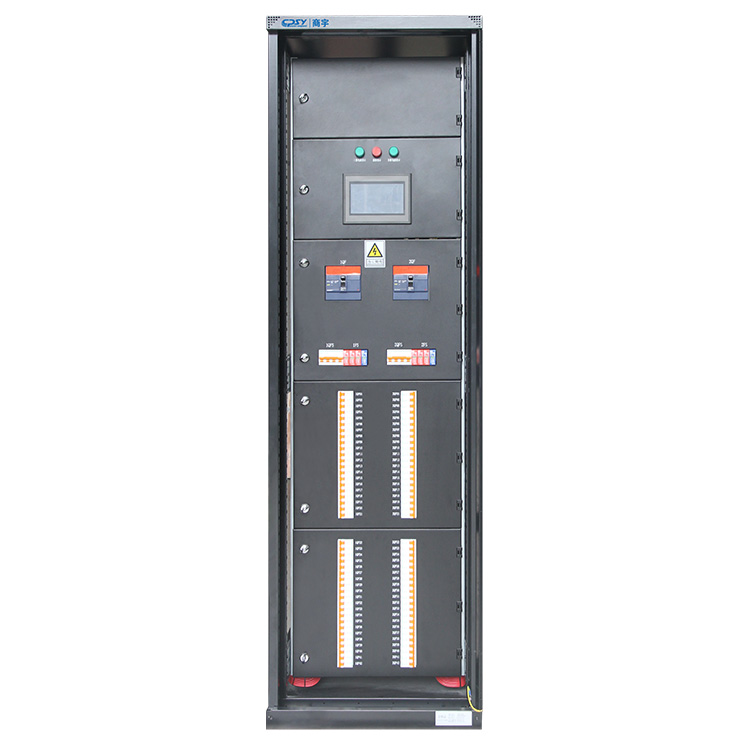

L'armoire de distribution d'énergie de précision Shangyu CPSY® adopte une armoire réseau 42U standard de 19 pouces et une conception de structure modulaire, et est équipée d'une multitude d'accessoires en option. Il peut personnaliser des produits de distribution d'énergie personnalisés de haute fiabilité pour les clients en fonction des besoins réels de la salle informatique. En tant que membre des produits de solution de qualité de l'énergie, les armoires de distribution d'énergie de précision combinent des fonctions de distribution d'énergie basse tension, de surveillance intelligente et de gestion de l'énergie. Lorsqu'ils sont utilisés avec des alimentations UPS de haute qualité, ils peuvent fournir une protection complète de l'alimentation pour les charges critiques des utilisateurs. L'armoire de distribution d'énergie de précision est équipée d'un grand écran tactile LCD couleur, qui peut vérifier la tension, le courant, la fréquence, la puissance active, la puissance réactive, le KWH, les harmoniques et tout autre état de qualité de l'énergie de chaque circuit principal et circuit de dérivation à tout moment. Temps et peut enregistrer les changements de courbe de charge en temps réel. , ainsi que la capacité de redondance du système en cas de panne partielle, permettant une surveillance intelligente localisée. Il fournit également des interfaces RS232, RS485 et réseau pour réaliser des capacités de surveillance et de gestion en ligne et en temps réel à distance. Lorsqu'une anomalie se produit dans le système, telle qu'une surcharge, une perte de phase, une tension haute ou basse, etc., l'alarme sonore et lumineuse sur site le rappellera immédiatement à l'utilisateur. Dans le même temps, le système de surveillance de la salle informatique informera l'utilisateur par SMS ou appel téléphonique afin que des mesures puissent être prises en temps opportun. Évitez les risques potentiels et obtenez une alerte en temps réel sur les risques. Le panneau peut enregistrer 3 000 enregistrements historiques et informations sur les défauts pour permettre aux utilisateurs d'analyser la cause des défauts. L'armoire de distribution électrique de précision fournit également une multitude d'accessoires optionnels, notamment la surveillance de l'état des shunts, des commutateurs remplaçables à chaud, des transformateurs d'isolement, des fonctions EPO/REPO, des systèmes de protection contre les surtensions TVSS, etc. Elle est principalement utilisée pour les clients importants tels que les salles informatiques de données. dans la finance, les télécommunications, le gouvernement, les aéroports, les hôpitaux et les entreprises informatiques, les centres de données IDC de moyenne et grande taille ou les entreprises industrielles pour assurer la distribution d'énergie, la protection des circuits de distribution, la mesure des équipements importants tels que les serveurs de réseau. Il gère des services tels que la mise à la terre des ordinateurs et est utilisé dans les zones où les exigences de fiabilité de l'alimentation électrique sont élevées et où l'alimentation électrique est ininterrompue.

Caractéristiques:

1. Adoptez une armoire de serveur réseau de taille standard 42U de 19 pouces dans la salle informatique, avec une conception flexible et une installation facile.

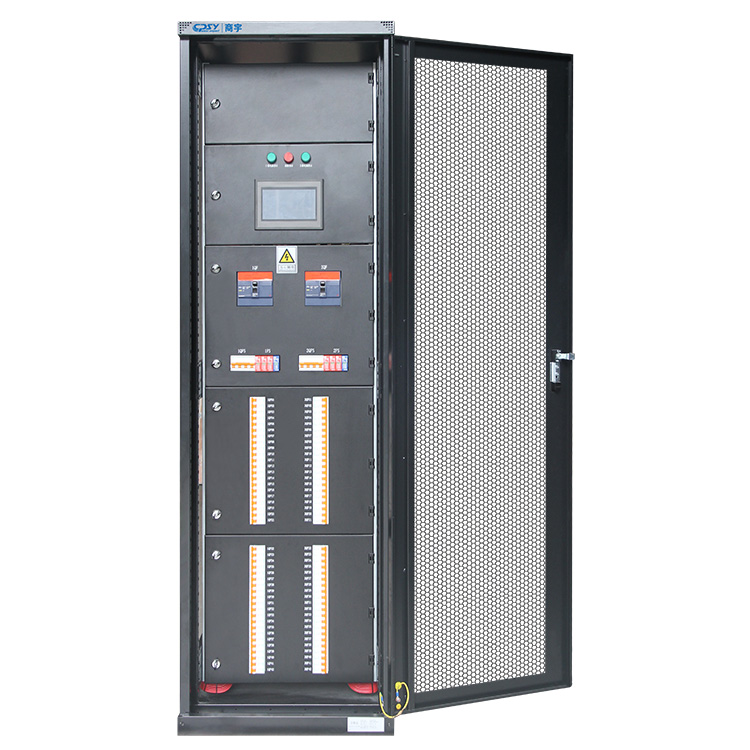

2. Adoptez une conception de protection de panneau de porte à double couche, avec une variété de structures d'apparence, telles que : porte grillagée, porte en verre, porte en acier, pour assurer la sécurité des opérateurs ;

3. Adoptez une conception modulaire pour économiser de l'espace d'installation et un système complet de bus de phase réglable remplaçable à chaud

4. Le disjoncteur à boîtier moulé adopte une installation fixe, le micro-disjoncteur adopte l'installation d'une carte de rail de guidage et le micro-disjoncteur S400 à phase réglable améliore considérablement un fonctionnement sûr et facilite la maintenance.

5. Équipé d'une interface d'interaction homme-machine HMI, un système de surveillance intelligent, fiable et complet, qui peut lire la surveillance de l'alimentation, de la qualité et de l'état du circuit, l'alarme et d'autres données en temps réel ;

6. Le panneau peut enregistrer et sauvegarder 900 à 3 000 informations d'alarme historiques, ce qui facilite l'analyse des défauts et économise considérablement les ressources humaines et matérielles.

7. Des modules de surveillance riches fournissent des fonctions de surveillance plus complètes et une conception de valeur de domaine à plusieurs niveaux pour identifier les risques potentiels à l'avance.

8. De nombreux accessoires, notamment des commutateurs remplaçables à chaud, des transformateurs d'isolement de type sec intégrés, des modules de protection contre la foudre et des modules de mise hors tension à distance EPO/REPO.

9. La structure est nouvelle. Toutes les pièces sont traitées avec des équipements CNC importés. Chaque processus a été strictement inspecté pour garantir l'exactitude du traitement de chaque pièce.

10. Qualité fiable, composée de plaques d'acier à rail froid de haute qualité, de plaques revêtues d'aluminium-zinc importées de Corée du Sud et de plaques galvanisées sans éclaboussures. La surface extérieure a été pulvérisée électrostatiquement et a atteint le niveau avancé international.

11. Haute densité, haute intégration, utilisant des modules de haute précision et hautement intégrés, ce qui augmente le volume de l'armoire, prend en charge 168 circuits et réduit l'espace au sol.

12. Haute fiabilité, utilisant des solutions de composants de base de haute qualité, qui peuvent supporter en toute sécurité au moins 1,73 fois le courant à pleine charge, garantissant ainsi la sécurité, la fiabilité et l'assurance qualité.

13. Armoire haute performance et haute résistance, les colonnes de l'armoire sont constituées de profils pliés Ω et l'intérieur est constitué de panneaux en plastique ISV, qui sont sûrs et ignifuges.

14. Adopte le protocole de communication Modbus standard, prend en charge RS232, RS485 et d'autres interfaces réseau, et prend en charge la surveillance à distance en temps réel ;

15. Trois fonctions de gestion majeures : gestion de la sécurité, gestion des coûts d'exploitation, gestion de la surveillance de la distribution d'énergie, gestion intelligente et opération simple.

16. Des alarmes complètes et des paramètres d'alarme multicouches avancés empêchent les pannes de courant potentielles afin de garantir des mesures de réponse précoce, de réduire les accidents de panne de courant locaux causés par une mauvaise utilisation de l'utilisateur et d'obtenir une distribution d'énergie précise.

17. Utiliser des systèmes avancés ou complets pour surveiller et suivre la consommation d'énergie et les fuites dans les circuits. Les câbles de sortie blindés pour chaque charge réduisent les EMI et les RFI.

Applications:

Principalement utilisé pour des clients importants tels que les centres de données IDC ou des entreprises industrielles telles que les télécommunications, la finance, le gouvernement et l'informatique, pour fournir la distribution d'énergie, la protection des circuits de distribution, la mesure, la gestion et la mise à la terre des ordinateurs et d'autres services pour les équipements importants tels que les serveurs de réseau. Champs avec des besoins d'alimentation élevés et une alimentation électrique ininterrompue.

Fonction:

Fonctions de surveillance/surveillance parfaites

1. Surveillance en temps réel de l'entrée totale de l'armoire de distribution d'énergie et de la tension, du courant, de la fréquence, de la puissance, de l'électricité et d'autres paramètres de chaque branche pour réaliser une surveillance intelligente localisée ;

2. Détectez l'état de commutation de chaque interrupteur, affichez et gérez le contenu harmonique, la gestion de l'énergie, les tendances historiques, les courbes de charge, etc.

3. Affichage des données en temps réel, alarme en temps réel, courbe de tendance, diagnostic du réseau de communication, enregistrement de la base de données, gestion de la sécurité, analyse et rapports statistiques, publication du cloud de données, etc.

4. Des modules de surveillance riches fournissent des fonctions de surveillance plus complètes et une conception de valeur de domaine à plusieurs niveaux pour identifier les risques potentiels à l'avance.

Fonction d'alarme/alarme avancée

1. Il dispose d'alarmes sonores et visuelles et d'interfaces de surveillance à distance, ainsi que d'une alarme multicouche avancée préréglant chaque alarme de capacité de charge, alarme de surcharge et alarme de surtension pour éviter les pannes de courant potentielles.

2. Prend en charge les alarmes sonores et visuelles pour les surtensions, les sous-tensions, les surcharges, les dépassements de fréquence, les tensions de terre nulles anormales, les disjoncteurs et autres défauts du circuit principal et du circuit de dérivation.

3. Il dispose d'une fonction d'avertissement de risque en temps réel, qui peut notifier les anomalies du système en temps réel et éviter les risques potentiels ;

4. Le panneau peut enregistrer et sauvegarder 900 à 3 000 informations d'alarme historiques, ce qui facilite l'analyse des défauts et économise considérablement les ressources humaines et matérielles.

Fonction de protection fiable

1. Il peut être utilisé avec l'unité de collecte des fuites pour réaliser des fonctions de surveillance des fuites en ligne et de protection contre les fuites ainsi qu'une surveillance de la sécurité en temps réel.

2. Anti-surtension, anti-foudre (facultatif) ; protection contre les surintensités, protection contre les coupures de courant d'urgence, protection contre les arrêts en cas de surchauffe.

3. Configurez un système de mise à la terre fiable et un circuit de protection contre les surtensions pour garantir la fiabilité de l'alimentation électrique ; prendre en charge la personnalisation d'une variété de solutions d'alimentation électrique et réaliser des systèmes redondants ;

Autres fonctions

1. Équipé d'une interface d'échange d'informations homme-machine de 7 pouces et d'un grand écran LCD couleur, qui offre une commodité aux opérateurs, facilite l'interrogation et la surveillance en temps réel et peut détecter à l'avance les défauts et les dangers opérationnels.

2. Équipé d'une fonction de surveillance intelligente, compatible avec divers systèmes de surveillance de salle informatique, rendant le fonctionnement et la gestion de l'énergie plus efficaces

3. Évolutivité flexible, le nombre de canaux de commutation peut être remplacé et étendu à tout moment sans interruption de courant. Les commutateurs de phase réglables et remplaçables à chaud et le réglage de phase en ligne peuvent être facultatifs. .

4. Conception hautement modulaire, les disjoncteurs de ligne entrants et sortants installés dans chaque unité fonctionnelle sont disposés dans l'ordre et en couches, ce qui offre une grande commodité pour une installation et une maintenance des défauts rapides et faciles.

5. De bonnes performances et des produits hautement intégrés garantissent un fonctionnement plus stable et plus sûr de l'équipement.

Détails de la distribution d'énergie de précision CPSY®

L'armoire de distribution d'énergie de précision Shangyu CPSY® convient aux utilisateurs d'énergie importants tels que les centrales électriques, les sous-stations, les entreprises industrielles et minières, les télécommunications, les banques, les finances, les centres de données gouvernementaux et IDC ou les entreprises comme CA 50 Hz, tension de fonctionnement maximale à 660 V, fonctionnement maximal courant à 5000A dans le système de distribution d’énergie. Il est utilisé pour la conversion de puissance et le contrôle de la distribution d'énergie de la salle des machines, le contrôle des moteurs et l'éclairage et d'autres équipements de distribution d'énergie. Il adopte une distribution d'énergie à double canal et peut être utilisé pour commuter entre l'alimentation du réseau et l'alimentation du réseau ou l'alimentation du réseau et le démarrage de l'alimentation de secours dans le système de réseau électrique. Alimentez la source d'alimentation en continu et utilisez des équipements électriques pour garantir la fiabilité de son alimentation.

L'armoire de distribution d'énergie de précision peut être utilisée avec l'unité de collecte des fuites pour réaliser une fonction de surveillance des fuites en ligne. En même temps, il peut être utilisé avec l'accessoire capteur de température pour surveiller la température dans l'armoire de tête de colonne en temps réel, ce qui améliore la sécurité du système d'alimentation électrique de la salle informatique. Il possède un pouvoir de rupture élevé et une bonne stabilité dynamique et thermique. La structure est avancée et raisonnable, le schéma électrique est pratique, en série et polyvalent, diverses unités de schéma peuvent être combinées arbitrairement, une armoire peut accueillir de nombreux circuits, économisant de l'espace au sol, une belle apparence, un niveau de protection élevé, sûr et fiable, avec les avantages d'entretien facile, c'est un produit incontournable pour les intégrateurs de systèmes du secteur des onduleurs. Ce produit est conforme aux normes IEC439 et GB/T251 « Ensembles complets d'appareillage débrochable basse tension ». C'est un produit indispensable dans la salle informatique. Il fonctionne en étroite collaboration avec l'onduleur, la taille peut être personnalisée et il peut également être transformé en type de boîte de distribution. Le plan de distribution d’énergie spécifique dépend du projet.

Par rapport à ses pairs, les avantages de CPSY® Precision Power Distribution sont les suivants :

●Fiabilité :

1. Tous les composants sont standardisés, traités à l'aide d'équipements CNC importés et testés par le fabricant.

2. Il est composé de plaques d'acier à rail froid de haute qualité, de plaques revêtues d'aluminium-zinc importées de Corée du Sud et de plaques galvanisées sans éclaboussures de zinc. La surface extérieure a été pulvérisée électrostatiquement et a atteint le niveau avancé international.

3. La carte mère de l'ordinateur de haute fiabilité surveille de manière exhaustive divers paramètres de fonctionnement du système et les affiche de manière exhaustive via HMI, réduisant ainsi l'espace occupé par l'armoire de distribution d'énergie et augmentant le rapport de volume de l'armoire de distribution d'énergie.

●Sécurité :

1. La conception de protection du panneau de porte à double couche empêche les chocs électriques et assure la sécurité de l'opérateur.

2. Définissez des alarmes multicouches pour la surcharge de boucle, la surtension, la sous-tension, le déséquilibre triphasé, la surchauffe du transformateur d'isolement, la défaillance de la protection contre la foudre et d'autres paramètres.

●Simplicité :

1. Grâce à l'utilisation de composants préfabriqués et à la conception standardisée d'une armoire informatique/serveur 42U de 19 pouces, l'installation est simple et rapide, et elle est mieux compatible avec l'agencement de la salle informatique.

2. Équipé d'une grande interface d'interaction homme-machine pour faciliter la requête et le réglage des données, il peut surveiller divers paramètres de tension, de courant, de fréquence, de puissance et d'autres en temps réel pour réaliser une surveillance intelligente localisée.

3. Le système de bus de phase réglable remplaçable à chaud peut être remplacé et étendu en ligne pour garantir un fonctionnement ininterrompu du système.

●Richesse :

1. Accessoires riches, y compris des commutateurs remplaçables à chaud en option, des transformateurs d'isolement de type sec intégrés, des modules de protection contre la foudre et des modules de mise hors tension à distance EPO/REPO.

2. Plusieurs méthodes de communication, adaptées de manière flexible au système backend, utilisant le protocole de communication Modbus standard, prenant en charge RS232, RS485 et d'autres interfaces réseau

3. Prend en charge la personnalisation de plusieurs solutions d'alimentation électrique et peut mettre en œuvre des systèmes redondants

●Facile à gérer :

1. Avec un système de surveillance complet, le responsable de la salle informatique peut contrôler l'état de fonctionnement de l'équipement en temps réel, facilitant ainsi la gestion ;

2. Adoptez une conception modulaire de haute précision et à haute intégration pour économiser de l'espace d'installation et un système complet de bus de phase réglable remplaçable à chaud.

3. En plus de la surveillance et de la gestion de la distribution électrique, il a également des fonctions de gestion des coûts d'exploitation et de gestion de la sécurité. Il est intelligent, facile à gérer et simple à utiliser, ce qui améliore la fiabilité du système de distribution d'énergie et réduit les risques.

Conditions d'utilisation

1. La température de l’air ambiant ne doit pas être supérieure à +40 ℃ ni inférieure à -5 ℃. La température moyenne sur 24 heures ne doit pas dépasser +35℃.

2. Pour une installation et une utilisation en intérieur, l'altitude du lieu d'utilisation ne doit pas dépasser 2 000 m.

3. L'humidité relative de l'air ambiant ne doit pas dépasser 50 % lorsque la température maximale est de +40 °C, et une humidité relative plus élevée est autorisée à des températures plus basses. (Par exemple, 90 % à +20°C) L'effet de condensation qui peut occasionnellement se produire en raison des changements de température doit être pris en considération.

4. Lors de l'installation de l'équipement, l'inclinaison par rapport au plan vertical ne doit pas dépasser 5 %. L'équipement doit être installé dans un endroit sans vibrations ni impacts importants, et dans un endroit où les composants électriques ne sont pas corrodés.

5. Lorsque les utilisateurs ont des exigences particulières, ils peuvent négocier avec le fabricant.

Les matériaux matériels comprennent principalement :

80 % des boîtes de distribution sur le marché sont constituées de ce matériau en tôle d'acier laminée à froid, solide et durable.

La plaque en acier inoxydable a une bonne fonction antirouille et la boîte de distribution est plus durable.

Normes applicables:

Appareillage complet de commutation et de contrôle basse tension GB 7251.1-2013

GB/T 7251.12-2013 Appareillage complet de commutation et de contrôle basse tension

GB 7251.8-2005 Ensembles complets d'appareillage de commutation et de contrôle basse tension Exigences techniques générales pour les ensembles complets d'équipements intelligents

Demande de prix

1. Quelles sont les principales classifications des armoires de distribution électrique ?

Les armoires de distribution d'énergie de la salle informatique sont généralement divisées en trois niveaux : armoire de distribution d'énergie → armoire de distribution d'énergie intelligente → armoire de distribution d'énergie de précision intelligente.

---Selon le matériau, les armoires de distribution d'énergie peuvent être divisées en deux types : en bois et en métal. Le niveau de protection des armoires de distribution d'énergie métalliques étant un peu élevé, la plupart d'entre elles sont en métal.

--En fonction des caractéristiques structurelles et des utilisations, les armoires de distribution peuvent être divisées en armoires de distribution de protection, armoires de distribution de type tiroir, etc.

1) L'armoire de distribution d'énergie de protection, également appelée armoire de distribution d'énergie fermée (armoire de commande de protection/scellée), fait référence à une armoire de commande basse tension dans laquelle tous les côtés, à l'exception de la surface d'installation, sont enfermés. Les composants électriques tels que les interrupteurs, la protection, la surveillance et le contrôle de ce type d'armoire de distribution sont installés dans une coque fermée en acier ou en matériaux isolants et peuvent être installés sur ou hors du mur. Il ne peut y avoir aucune mesure d'isolation entre chaque circuit dans l'armoire de distribution, ou une plaque métallique ou une plaque isolante mise à la terre peut être utilisée pour l'isolation. En règle générale, il existe un verrouillage mécanique pour le fonctionnement de la porte et de l'interrupteur principal. Il existe également une armoire de distribution d'énergie de protection de bureau (c'est-à-dire une console), avec des appareils de contrôle, de mesure, de signal et d'autres appareils électriques installés sur le panneau. Les composants de l'armoire de distribution électrique de protection sont isolés par des plaques de protection et ont un niveau supérieur. Ils sont principalement utilisés comme dispositifs de distribution d’énergie sur les sites de traitement.

2) Armoire de distribution électrique de type tiroir (également appelée armoire de distribution de type tiroir). Ce type d'armoire de distribution utilise une plaque d'acier pour réaliser une coque fermée, et les composants électriques des circuits entrants et sortants sont installés dans des tiroirs coulissants pour former une unité fonctionnelle pouvant accomplir certaines tâches d'alimentation électrique. Les unités fonctionnelles sont séparées du jeu de barres ou du câble par une plaque métallique mise à la terre ou une carte fonctionnelle en plastique, formant trois zones : jeu de barres, unité fonctionnelle et câble. Il existe également des mesures d'isolement entre chaque unité fonctionnelle.

Ce type d'armoire de distribution d'énergie présente une fiabilité, une sécurité, une compatibilité et une interchangeabilité élevées. Il s'agit d'une armoire de distribution d'énergie relativement avancée. La plupart des armoires de distribution d'énergie actuellement produites sont des armoires électriques de type tiroir, qui peuvent être utilisées pour contrôler l'alimentation électrique. Entreprises industrielles et minières et immeubles de grande hauteur qui nécessitent un contrôle centralisé plus élevé de la distribution électrique ou une plus grande fiabilité de l'alimentation électrique.

3) Armoire de distribution d'éclairage électrique

L'armoire de distribution d'éclairage électrique adopte une installation fermée et la qualité varie en fonction des exigences de l'occasion d'utilisation. Les armoires de distribution d'éclairage électrique sont principalement utilisées comme équipements de distribution d'énergie de bas niveau, par exemple pour le contrôle de la distribution d'énergie sur les sites de production des entreprises industrielles et minières.

4) Armoire de distribution à panneau fixe, souvent appelée tableau de commutation ou tableau de distribution. Il s'agit d'une armoire de distribution d'énergie ouverte avec panneau de blindage. La face avant a une fonction de protection, et l'arrière et les côtés peuvent également entrer en contact avec les pièces sous tension. Il ne peut être utilisé que dans les entreprises industrielles et minières ayant un faible niveau de protection et de faibles exigences en matière de continuité et de fiabilité de l'alimentation électrique. Alimentation électrique centralisée dans la salle du poste. L'armoire de distribution d'énergie à panneau fixe est également appelée panneau de distribution d'énergie. Sa façade est un panneau d'armoire qui peut être utilisé pour le blindage, l'ouverture et la fermeture. L'arrière et les côtés sont ouverts et peuvent accéder aux appareils en direct. Les armoires de distribution d'énergie à panneaux fixes ont un faible niveau de protection et ne peuvent être utilisées que dans certaines situations qui ne nécessitent pas de performances élevées et nécessitent une alimentation électrique continue, comme l'alimentation électrique centralisée dans les salles de transformateurs des entreprises industrielles et minières.

2. Les principales différences entre les armoires de distribution de précision et les armoires de distribution traditionnelles sont les suivantes :
