Armoire intégrée extérieure

Shangyu CPSY® combine l'expérience en matière d'installation, de débogage, de maintenance et de mise en œuvre de gestion de produits d'application matures existants et de produits de vente pour adapter une armoire intégrée extérieure intelligente spécifiquement pour les systèmes de réseau extérieurs importants. Les armoires extérieures intégrées intègrent profondément les produits d'infrastructure du centre de données, y compris plusieurs sous-systèmes tels que l'onduleur, la distribution d'énergie, la réfrigération, les armoires, la protection incendie, etc., et permettent une gestion globale de tous les systèmes via le système de surveillance, simplifiant ainsi le processus de conception et de construction. Il adopte une tôle galvanisée à chaud d'une épaisseur supérieure à 1,5 mm, composée d'un boîtier extérieur, d'une pièce métallique interne et d'un assemblage d'accessoires. Il est principalement utilisé pour les points de mouvement descendant DSLAM, les stations de base de communication sans fil, la distribution d'énergie, les transports urbains, les systèmes et réseaux de communication 5G de nouvelle génération. L'accès complet aux entreprises, la station de commutation de transmission, la transmission de communications d'urgence, etc., s'adaptent à diverses scènes extérieures telles que les toits, les rues, les zones montagneuses, le long des voies ferrées et les environnements à haute et basse température, répondant aux besoins des clients en matière d'économie d'énergie et de réduction des émissions. déploiement rapide et besoins d’adaptation à plusieurs scénarios.

Armoire intégrée extérieure CPSY®

Avec le développement d'un grand nombre de nouveaux utilisateurs de communication, l'amélioration continue de la bande passante mobile et l'innovation des services de communication, la demande de construction de réseaux de communication continuera à exister. Les armoires extérieures intégrées sont l'intégration et la miniaturisation des équipements principaux du site de communication, la modularisation des composants de support et la tendance de développement de l'industrie en matière d'économie d'énergie et de réduction des émissions réduit la pression sur les sites des clients pour obtenir des informations et est conçue pour répondre aux besoins des clients en matière d'expansion flexible. et une mise en page rapide. L'armoire extérieure intégrée présente de très bonnes performances d'isolation thermique et est utilisée dans les systèmes de communication, directement dans l'armoire A qui assure la protection mécanique et environnementale des équipements de communication internes dans des conditions climatiques extérieures. Il se caractérise par sa production en usine, sa facilité de transport et d'installation sur site, et permet au personnel autorisé d'entrer et de fonctionner. Il s'agit d'une armoire qui peut intégrer l'équipement principal, l'alimentation du système, la distribution d'énergie CC de communication, la surveillance de l'environnement, l'équipement de refroidissement, les batteries et la mise à la terre de la protection contre la foudre, ainsi qu'une armoire intégrée qui fournit un environnement de travail extérieur et une gestion de la sécurité pour la station de base.

L'armoire intégrée extérieure Shangyu CPSY® est composée d'un boîtier extérieur, de pièces internes en tôle, d'un climatiseur industriel, d'une unité de distribution d'énergie, d'une alimentation à découpage, d'un UPS, d'une batterie de secours et d'autres accessoires. Il adopte une structure sandwich à cadre de colonne métallique et le matériau global est une plaque de zinc/acier inoxydable laminée à froid/plaquée + un panneau sandwich EPS/PU ou un coton isolant PEF de différentes épaisseurs. Il est fabriqué en tôle d'acier laminée à froid de haute qualité ou en acier inoxydable. La base est constituée d'une structure composite en acier ou d'une plaque galvanisée à chaud d'une épaisseur de 1,5 mm ou plus. La surface est constituée d'un processus de traitement plastique par pulvérisation antistatique. Il a une bonne résistance aux chocs, des performances antivol et anti-vieillissement, et a passé le niveau national d'étanchéité à la poussière et à l'eau est IP56. La porte de l'armoire adopte une structure intégrée avec un espace de porte serré. L'angle d'ouverture de la porte est >110°. La porte de l'armoire contient une structure de limite. Le limiteur de porte a une fonction de limite lorsque la porte est à l'état « ouverte ». La serrure de porte adopte une structure à trois points composée d'une tige de traction et d'une pièce de verrouillage, qui est de structure solide et solide en matière antivol. L'intérieur de l'armoire est divisé en compartiment d'équipement et compartiment à batterie selon la fonction. Les armoires intégrées extérieures comprennent : 1. Armoires intégrées extérieures de station de base de communication (armoires d'équipement, armoires d'alimentation, armoires de batteries, armoires d'alimentation, armoires complètes) ; 2. Armoires OLT intégrées extérieures pour radio et télévision, armoires extérieures d'alimentation et électriques et armoires extérieures d'accès haut débit, armoires réseau extérieures, armoires extérieures à température constante, armoires extérieures imperméables, petites armoires extérieures de station de surveillance, armoires de sécurité de vidéosurveillance extérieure.

Principaux indicateurs de performance technique

1. Conditions d'utilisation : température ambiante -40℃~+60℃. Si la température est trop élevée, il est recommandé de mettre en place une bâche de protection solaire ; humidité ambiante ≤95﹪ (à +40℃) ; pression atmosphérique 70kPa~106kPa ;

2. L'armoire adopte une structure sandwich, qui est divisée en deux types : 1. Tôle double couche + coton isolant PEF ; 2. Cadre en tôle + panneau sandwich EPS/PU de 45 mm d'épaisseur.

3. Matériau de l'armoire : plaque d'acier laminée à froid de 1,5 mm d'épaisseur/plaque galvanisée/plaque d'aluminium/plaque d'acier inoxydable + coton isolant PEF de 10 à 40 mm d'épaisseur/panneau sandwich en acier de couleur EPS de 45 mm d'épaisseur, pilier en U de 2 mm, cadre porteur de 1,5 mm, décoration et pièces anti-poussière 1,2 mm ; traitement de surface : dégraissage, dérouillage et décapage, phosphatation (ou galvanisation) antirouille, pulvérisation de plastique

4. Composition de l'armoire : armoire + porte d'armoire + base + couvercle supérieur + rack + serrure d'armoire, photovoltaïque + stockage d'énergie + pile de charge CC (en option)

5. Type d'armoire : unité 1/2/3, une cabine, porte simple avant ou porte avant et arrière (en option)

6. Porte et serrure de porte : la porte de l'armoire adopte une structure intégrée, avec un espace de porte serré ; l'angle d'ouverture de la porte est >110° et la structure de limite possède de fortes propriétés antivol ; la serrure de porte adopte une structure à trois points composée d'une tige de traction et d'une pièce de verrouillage, ainsi que d'un cadenas ou d'une serrure électronique (en option)

7. Résistance mécanique : l'armoire peut supporter une charge de ≥600 kg, chaque surface peut supporter une pression verticale de >980N et l'extrémité la plus extérieure peut supporter une pression verticale de >200N après l'ouverture de la porte.

8. La section transversale du noyau de cuivre dans le fil de terre doit être >16-50㎟ et la résistance de détection doit être <0,1Q.

9. Méthode d'entrée de câble : entrée et sortie inférieures. Les lignes CA, les lignes CC, les lignes de signal et les fils de terre doivent être acheminés séparément et reliés séparément ;

10. Méthode d'installation de l'équipement : Un rack standard réglable de 19/21 pouces est installé dans l'armoire de l'équipement.

11. Méthode de refroidissement : échange thermique ou climatisation (AC1500W), ventilateur + climatisation

12. Services personnalisés : personnalisation de la taille, personnalisation de la structure interne, personnalisation de la couleur de l'armoire, gris international RAL7035 par défaut, pulvérisation de poudre extérieure professionnelle

13. Méthode d'installation : intérieur ou extérieur, épaisseur de la base de l'armoire ≥ 2,0 mm, plaque d'acier galvanisée à chaud, hauteur de la base de l'armoire ≥ 200 mm, déflecteurs installés autour de la base pour empêcher toute violation par les animaux.

13. Type de circuit principal : pont triphasé, double anti-étoile ; composants du redresseur : thyristor, diode, coefficient d'inégalité de courant des composants sur un même bras : <0,15

15. Nombre d'impulsions dans une seule armoire : 6, 12, 24 impulsions (plusieurs armoires de redressement combinées au déphasage du transformateur redresseur peuvent former l'équivalent de 36, 48, 60, 72 impulsions)

16. Tension de tenue : La tension de tenue entre le dispositif de mise à la terre et la pièce métallique de la boîte n'est pas inférieure à 3 000 V (CC)/1 min ;

17. Système de contrôle de la température : l'équipement de l'armoire génère beaucoup de chaleur lors du travail, provoquant une augmentation de la température à l'intérieur de l'armoire, réduisant la durée de vie des composants électroniques et provoquant même des temps d'arrêt. Par conséquent, un équipement de contrôle de la température doit être utilisé pour contrôler la température dans l’armoire afin d’assurer le fonctionnement normal des équipements de communication et en même temps d’améliorer la durée de vie et la fiabilité des équipements électroniques.

18. Résistance d'isolation : La résistance d'isolation entre le dispositif de mise à la terre et la pièce en or de la boîte n'est pas inférieure à 2X104M /500V (DC) ;

19. Climatiseur à compresseur : Climatiseur DC 300W-1500W (en option)

20. Épaisseur de la couche d'isolation thermique : 50 mm, bonnes performances d'isolation thermique, conductivité thermique <0,472/(m2.k) ; niveau de protection de l'armoire : IP56 ;

21. Tous les chevauchements de barres conductrices sont fraisés, avec une rugosité meilleure que Ral.6, une planéité meilleure que 25 μm, une faible résistance de contact et une faible perte de puissance.

22. L'armoire intégrée intègre le système de réfrigération, le système d'armoire, le système de distribution d'énergie, l'alimentation sans interruption, le système de surveillance dynamique de l'environnement et le système de câblage requis pour la salle informatique. Il est prédéfini par l'industrie et la radiodiffusion, et peut être rapidement conçu sur site pour répondre aux besoins du lancement rapide des services des centres de données.

Paramètre de l'armoire intégrée extérieure CPSY® (spécification)

Caractéristique et application de l'armoire intégrée extérieure CPSY®

Caractéristiques:

1. Peut autoriser à distance l'autorité de déverrouillage, surveiller et enregistrer à distance l'état de la serrure de porte, l'heure d'ouverture et de fermeture de la serrure de porte et les informations de déverrouillage.

2. L'armoire adopte des méthodes de soudage, d'assemblage et d'assemblage. La structure est fermement soudée et a une bonne capacité portante. Il convient à une installation dans plusieurs scénarios au sommet des montagnes et sur les toits. Il est évolutif et peut être connecté à des plateformes tierces.

3. Utilisez un traitement CNC complet pour former une armoire en alliage d'aluminium ou en acier inoxydable afin d'empêcher efficacement la surchauffe locale de l'armoire ; l'ensemble de l'armoire est pulvérisé de plastique ou peint pour éviter la rouille, la corrosion, la poussière, le soleil et la pluie.

4. Conception intégrée, déploiement rapide, plug-and-play, intégration élevée, faible encombrement, période de construction courte, gain de place, expansion et migration faciles, faible coût de construction et faible consommation d'énergie

5. Conception modulaire de distribution d'énergie, d'alimentation, de réfrigération, etc., configuration à la demande, haute fiabilité, sans entretien, démarrage et arrêt en un clic, assemblage rapide, correspondance multi-scénarios ; adaptable à diverses combinaisons de systèmes électriques, facilitant ainsi les mises à niveau

6. Conception entièrement scellée, respectueuse de l'environnement, isolant thermique et économe en énergie, performances supérieures, isolation et antistatique, anti-poussière et anti-corrosion, améliorant la sécurité et prolongeant la durée de vie de l'équipement redresseur.

7. Solution de dissipation thermique haute performance, climatiseurs industriels montés sur porte/latéraux, équipement de ventilation de qualité industrielle, conception de couche de refroidissement par air et d'isolation, stable et fiable, longue durée de vie, température plus basse et maintien d'une température et d'une humidité constantes. l'armoire

8. La serrure antivol de porte d'armoire extérieure, niveau de protection élevé IP56, peut parfaitement faire face aux environnements extérieurs difficiles et à divers types de conditions météorologiques.

7. Mesures de protection complètes, surveillance en temps réel de la température de l'air, de l'humidité, de la température de l'eau, de la pression de l'eau, du débit d'eau, des fuites d'eau, du volume d'air, de la température des composants, etc. dans l'armoire, pas besoin d'inspecter le site.

9. Serrure de porte intelligente antivol, capture de caméra ; le dessus est incliné vers le bas pour empêcher la pluie, et le filet anti-poussière à l'entrée du câble empêche les insectes et la poussière, est facile à nettoyer et à réparer et résiste à la corrosion.

10. Surveillance de l'environnement dynamique stable et fiable, détection complète du signal d'alarme, rapport d'informations d'alarme en temps réel ; peut réaliser et télécharger des alarmes telles que panne de courant, panne de courant, contrôle d'accès, température, humidité, fumée, immersion dans l'eau, tension de la batterie, etc. (facultatif) .

11. Adoptant une conception de haut niveau, la structure des armoires simples et des armoires communes est la même, avec des interfaces d'installation réservées. Les climatiseurs peuvent être augmentés ou diminués selon les besoins. Le produit est facile à dilater, résiste à la pression et à la déformation ; le raccord à pression des composants adopte une conception à force fixe équilibrée et une double isolation ;

12. Débogage intelligent en un clic, fonctionnement efficace, équipé d'un module de rectification à haut rendement, d'une conception de contrôle de la température et d'une analyse et d'une gestion de l'efficacité énergétique au niveau du site, rendant le fonctionnement plus efficace.

13. Acceptez la personnalisation, combinez différentes caractéristiques de différents projets et utilisez des environnements à personnaliser, plus conformes aux besoins sur site, et obtenez la satisfaction du client dans les délais et efficacement.

14. L'armoire a une grande capacité, une structure multi-portes, un espace d'installation interne flexible et une conception d'apparence, une installation et une maintenance faciles, et la surveillance et la réponse proches dans l'armoire sont plus rapides, précises et efficaces ;

15. Il est livré en standard avec des interfaces de catégorie 6, prenant en charge une variété de périphériques ; une interface d'alimentation de secours externe est réservée et les appareils internes peuvent être alimentés par un système d'alimentation externe pendant une panne de courant.

16. Utilisez des câbles ignifuges, une distribution d'alimentation CA en option ou une unité de distribution d'alimentation CC (luminaires DC-48V) ; batterie au lithium/batterie au plomb en option comme alimentation de secours (en option)

17. Câblage électrique intégré et système de distribution d'énergie AC/DC, avec une disposition raisonnable, des méthodes de câblage flexibles, une utilisation et une maintenance faciles de l'introduction, de la fixation et de la mise à la terre des câbles tels que les goulottes de câbles et les supports de gestion des câbles.

18. La méthode d'entrée des câbles dans l'armoire se fait par le bas. Le câble d'alimentation, le câble de signal et le câble optique ont des trous d'entrée de câble indépendants et n'interféreront pas les uns avec les autres.

19. L'équipement principal, l'équipement de contrôle de la température et les modules de câblage de l'armoire sont conçus dans des compartiments séparés pour faciliter la maintenance progressive future.

20. Solution d'alimentation extérieure à haut rendement, établissement de site simple, structure de système compacte, l'armoire prend en charge un assemblage rapide, prend en charge plusieurs entrées et sorties d'énergie, simplifiant ainsi la sélection du site et la construction.

21. Les alarmes intelligentes, les rapports classifiés temporels et régionaux, peuvent collecter plusieurs types d'informations et répondre aux exigences techniques globales du projet de suppression du site ; les alarmes locales sont liées aux alarmes à distance, à la surveillance centralisée à distance de haute précision et aux pages de support des alarmes à distance, aux e-mails et aux messages texte.

22. Liaison intelligente, l'ouverture de la porte est liée à l'éclairage et à la prise de photos ; le capteur de température est lié au démarrage et à l'arrêt du climatiseur, le capteur de température + l'état du climatiseur est lié à la ventilation d'urgence, le capteur de température + le capteur de fumée est lié à l'extinction d'incendie.

23. Détection intelligente : serrure électronique de contrôle d'accès au niveau de l'armoire et capteur magnétique de porte, combinés à une variété de méthodes d'ouverture de porte autorisées, d'empreintes digitales, de visage et de mot de passe, d'alarmes sonores et visuelles en option et de caméras.

24. L'exploitation et la maintenance intelligentes, pour tous les utilisateurs du site, peuvent réaliser une surveillance des opérations et une collecte de données sur des sites distants, ainsi que la génération de rapports d'exploitation, prendre en charge l'application mobile, la prédiction des pannes en temps réel et un positionnement rapide, aidant le personnel d'exploitation et de maintenance à se concentrer sur les principes fondamentaux. problèmes en temps opportun, avec peu de personnes de service et d'exploitation et de maintenance à distance, les ingénieurs système fournissent une assistance en ligne à tout moment et le système d'assistance à l'exploitation et à la maintenance est plus intelligent.

Normes de produits

Les performances anti-destruction de la serrure répondent aux exigences de classe B du GA/T 73-1994.

Répondre aux exigences IP55 en GB 4208-2008

Répondre aux exigences IP45 en GB 4208-2008

Conforme à la norme industrielle YD/T1537-2015, test d'armoire extérieure pour les systèmes de communication

Se conformer aux spécifications de test de performance de résistance aux tremblements de terre des équipements de télécommunication standard YD 5083-2005/YD5096-2005

Conforme aux exigences du test A ignifuge GB5169.7

Se conformer aux exigences en matière de zone de trou de décharge d'hydrogène de la norme nationale GB7260.1

Répond aux exigences de classe B en matière d'anti-vandalisme dans GA/T 73-1994 « Verrouillage antivol mécanique »

Applications:

Largement utilisé dans les systèmes de perception de péages sans escale à grande vitesse ETC, les lignes ferroviaires à grande vitesse, les communications en réseau, les autoroutes, les réseaux nationaux, les métros urbains, la surveillance de l'environnement, les stations de base de communication sans fil, y compris les systèmes 3G de nouvelle génération, les services intégrés de communication/réseau. , station de commutation d'accès/transmission, communication/transmission d'urgence, etc., industrie chimique, fusion, fabrication du papier, production d'hydrogène, pétrole, exploitation minière, industrie militaire, recherche scientifique, radio et télévision, station de surveillance, énergie électrique, énergie, transport, sécurité, amplificateur de puissance, projection, contrôle de l'éclairage et autres industries, points de vente (télécommunications, finance, énergie, radio et télévision, vente au détail), petites entreprises, succursales de grandes entreprises, gouvernement, éducation, soins médicaux, centres de données de pointe en cloud computing, alimentations de secours industrielles et commerciales, déplacement des pointes, écrêtage des pointes et remplissage des vallées, extension du système, nouveau lissage de l'énergie. La plupart des scénarios d'application tels que la sortie, la fourniture d'une alimentation CC haute puissance aux charges, etc.

Système de services :

1. Échantillons de produits en prévente

--Le personnel spécialisé effectue des recherches approfondies sur les besoins des clients, comprend parfaitement les besoins des clients et conçoit et produit des dessins gratuitement.

--Fournir des brochures de produits gratuites, des échantillons, des rapports de test, des devis, des contacts de transport et d'autres services

2. Services de construction en vente

--Organiser le planning de production en fonction du délai de livraison requis par le client

--Effectuer strictement un contrôle de qualité pendant le processus de production

--Fort soutien logistique

3. Service de suivi après-vente

--Suivi et traitement des avis sur la qualité des produits ; effectuer des visites de retour auprès des utilisateurs pour les aider à résoudre les problèmes

--Fournir des services de test pour les produits de construction et assurer une livraison express gratuite sur le chantier de construction pour les matériaux et pièces de rechange manquants.

Instructions d'installation

1. Selon les besoins de planification du réseau, l'armoire intégrée peut être installée au sol, sur le toit, en bord de route, à flanc de colline et dans d'autres zones. Il peut être installé près du sol ou en hauteur. Lors de l’installation dans des zones sujettes aux inondations, les exigences de prévention des inondations doivent être prises en compte.

De par sa structure simple, il supporte deux méthodes d'assemblage : l'assemblage complet (levage sur le site d'expédition complète) et l'assemblage (assemblage sur le site de livraison des pièces) :

Préfabriqués : selon les besoins, des armoires intégrées préfabriquées sont intégrées et installées dans les usines de production et les entrepôts. Il peut répondre aux besoins du transport terrestre, maritime ou aérien, et peut répondre aux exigences de chocs, de vibrations et de levage pendant le transport.

Type assemblé : selon les besoins, les composants de l'armoire intégrée peuvent être transportés sur le site pour un assemblage standardisé.

2. La puissance plus importante de l'armoire intégrée nécessite des câbles plus épais et la section transversale des câbles doit être pleinement prise en compte lors de la conception de la tranchée.

3. L'armoire extérieure utilise une méthode d'entrée de câble vers le bas. Afin d'empêcher l'entrée de corps étrangers, il n'y a pas de trou d'entrée de câble sur le côté de l'armoire extérieure et le câble doit entrer par la tranchée. Les tranchées doivent donc être prédéfinies sur place.

4. L'armoire tout-en-un utilise une entrée de câble inférieure et la tranchée doit avoir la conception nécessaire à l'épreuve de la poussière et des rongeurs pour empêcher les corps étrangers de pénétrer. Une conception étanche et résistante à l'humidité est requise dans la tranchée pour éviter le vieillissement des câbles et les courts-circuits, ce qui affectera le fonctionnement normal de l'armoire extérieure.

5. N'ouvrez pas la porte de l'armoire lorsque l'humidité de l'air est de 95 %. Évitez d'ouvrir les portes des armoires et d'effectuer des opérations de maintenance ou de révision par temps pluvieux ou humide.

6. Seuls les professionnels peuvent effectuer les opérations d'installation. Pendant le processus d'installation, suivez strictement les instructions du manuel d'utilisation.

7. Avant l'installation, tous les interrupteurs des étages avant internes et externes doivent être déconnectés, attendre 15 minutes et confirmer qu'ils sont tous hors tension.

8. Une marque d'avertissement doit être laissée en position déconnectée pour éviter qu'elle ne soit remise sous tension pendant le processus d'installation. Les connexions de mise à la terre et de court-circuit nécessaires sont requises.

9. Les pièces sous tension doivent être manipulées si nécessaire et isolées avec des matériaux isolants pour éviter de blesser le personnel.

10. Après avoir coupé toute alimentation d'entrée, attendez 35 minutes avant d'ouvrir la porte pour inspection. Avant d'ouvrir la porte de l'armoire, assurez-vous qu'il n'y a pas d'électricité à l'intérieur.

11. Dans des circonstances normales, veuillez utiliser les procédures d'arrêt normales pour arrêter. Dans les situations d'urgence, un arrêt d'urgence doit être utilisé pour garantir une réponse rapide et protéger la sécurité des personnes et des équipements.

12. Lors de la sélection d'un site, une zone bien ventilée est généralement sélectionnée et installée dans une zone ouverte ou sur un étage. Il ne convient généralement pas à une installation dans des couloirs résidentiels ou des pièces résidentielles, sinon cela affectera l'effet de ventilation et de dissipation thermique, et le bruit dérangera les résidents lorsque l'équipement est en marche. .

13. Les composants, composants, pièces, équipements auxiliaires et interfaces d'installation de l'armoire intégrée extérieure sont tous standard et universels et sont principalement constitués de matériaux métalliques ; lors de l'utilisation d'une installation au sol, une base en acier ou en ciment fiable doit être fournie. La jetée doit être éloignée des zones basses et des zones très poussiéreuses et disposer de rangées de mise à la terre qualifiées.

14. Il est nécessaire qu'il n'y ait pas de vis apparentes à l'extérieur de l'armoire pour éviter le vol par démontage externe ; l'armoire est équipée d'une structure de base et d'un pare-soleil, ce qui permet de mieux éviter la corrosion causée par les fuites de pluie, tandis que les portes de l'armoire doivent utiliser plusieurs modes de verrouillage Click.

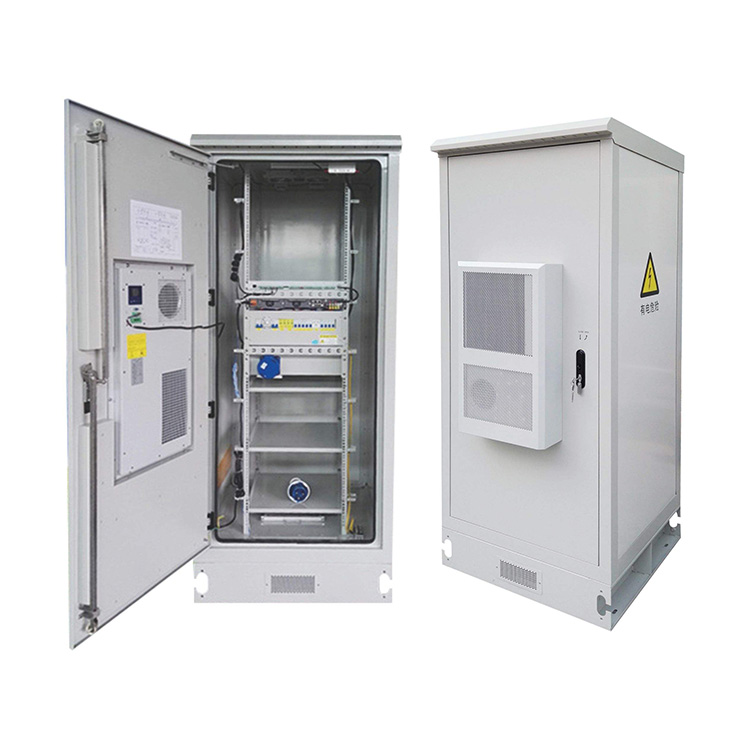

Détails de l'armoire intégrée extérieure CPSY®

Par rapport à ses pairs, les avantages de l'armoire intégrée extérieure CPSY® sont les suivants :

●Haute sécurité, utilisant la protection EMC/RFI, niveau de résistance aux tremblements de terre 8/9, conception antivol de la serrure structurelle de la porte de l'armoire, ne peut pas être démontée et coefficient anti-vandalisme élevé.

●Conception de sécurité d'isolation ignifuge, en tôle d'acier au gadolinium froid ou en tôle plaquée respectueuse de l'environnement, avec de bonnes propriétés mécaniques, une grande capacité portante, une structure compacte et raisonnable et une bonne interchangeabilité.

●La boîte présente les caractéristiques de protection solaire, de protection contre la pluie, de résistance à la corrosion, de bonne résistance au feu, d'isolation et de durabilité. Il est entièrement adaptable à l'environnement extérieur et a une durée de vie de 15 ans, soit plus de 20 % supérieure à celle du refroidissement par air.

●Adopte une conception de rack standard de 19 pouces ou 21/23/24 pouces, ou est conçu comme un support de batterie, etc., qui peut être étendu à la demande et présente une grande polyvalence. Des structures fixes en tôle non standard peuvent également être réalisées selon la situation réelle du client (en option).

●Niveau de protection élevé, niveau de protection IP56, contrôle de température constant à faible bruit, différence de température des cellules entre les armoires ≤3℃, structure en tôle et méthode de soudage améliorent encore la résistance à l'eau, à la poussière, à la corrosion et aux UV.

●Il est facile à installer et peut être installé de manière flexible sur le toit ou en bord de route selon les exigences du site. Il a une forte tolérance au climat et aux intempéries et peut s'adapter à diverses pluies et neiges à basse température, au froid et à la chaleur élevés, aux tempêtes de sable et aux zones venteuses.

●Utilisez des matériaux isolants ignifuges et ignifuges (câbles, bandes de caoutchouc, coton isolant) et intégrez un système de contrôle de la température (en utilisant des ventilateurs, des échangeurs de chaleur ou des climatiseurs pour une dissipation thermique mixte) pour obtenir un effet de température constant dans l'armoire. .

●Conception intelligente de liaison incendie, protection incendie de niveau PACK, détection proche, réponse automatique à l'extinction d'incendie, rapide, précise, opportune et efficace, ce qui peut minimiser les pertes ;

● Économisez du temps, du travail et de l'espace. Par rapport aux armoires traditionnelles, les armoires intégrées extérieures occupent une surface plus petite – réduite de plus de 90 %, raccourcissant la période de construction – raccourcie à 1/10 du temps précédent et réduisant le nombre d'unités entre chaque module fonctionnel. Points de défaillance du chemin, améliorant considérablement la compatibilité entre les systèmes.

●Surveillance visuelle, intégration élevée, gestion centralisée à distance, sorties de tension multiples, sauvegarde n+1 et a passé la seule certification de sécurité des informations sur les produits informatiques de surveillance environnementale du secteur.

●Contrôle des données en temps réel sans surveillance, affichage multicanal sur de grands écrans locaux, applications mobiles et navigateurs WEP, et prise en charge d'une mise en réseau centralisée dans plusieurs zones et armoires.

●L'utilisation d'une structure soudée et d'un procédé de pulvérisation électrostatique extérieure de poudre garantit la résistance mécanique, la rigidité et la fiabilité anticorrosion de l'armoire.

●Conception de transformateur de source auxiliaire à double pression, le côté primaire peut être connecté à une alimentation 480 V CA ou 400 V CA et est compatible avec 2 tensions de réseau grand public.

L'intégration peut réduire considérablement la location foncière et les logiciels du système de gestion des opérateurs

●L'installation technique est extrêmement simple, tous les sous-systèmes sont préinstallés dans l'armoire, l'usine est entièrement déboguée, le produit est emballé et transporté dans son ensemble et l'installation sur site est terminée en 2 heures.

Classification des armoires intégrées extérieures

--Selon la classification fonctionnelle, les armoires intégrées extérieures sont divisées en armoires d'équipement (cabines d'équipement) et armoires de batteries (cabines de batteries).

(1) Armoire d'équipement : L'armoire d'équipement utilise la climatisation ou la ventilation pour la dissipation thermique (les échangeurs de chaleur peuvent également être utilisés comme équipement de dissipation thermique), MTBF≥50000h-250000h, l'armoire d'équipement est répartie sur le côté droit de l'armoire et est séparé du compartiment batterie par une cloison, pour faciliter l'isolation thermique de l'espace équipement.

(2) Armoire batterie : utilisée pour installer des batteries, visant à fournir une alimentation électrique fiable pour toutes les charges fixes dans les domaines industriels et commerciaux. Grâce à l'interface avec l'unité de commande, diverses applications peuvent être configurées de manière flexible et les données de fonctionnement du système de batterie peuvent être échangées avec d'autres équipements. L'armoire de batterie utilise la climatisation ou la réfrigération à semi-conducteurs pour dissiper la chaleur. Les panneaux extérieurs de l'armoire sont collés avec du coton d'isolation thermique pour obtenir l'effet d'isolation thermique. L'armoire est également équipée d'un pare-soleil pour obtenir une protection solaire et un effet imperméable. L'armoire est équipée d'un dispositif d'échappement pour libérer les gaz nocifs générés par la batterie.

---Selon la taille et l'emplacement d'installation et de transport, il peut être divisé en deux types : type intégral et type assemblé.

La salle informatique de communication intégrée extérieure globale est assemblée en usine et est plus adaptée aux projets d'accès haut débit et de salle informatique de modules distants.

La salle informatique préfabriquée peut être installée et construite sur place au point d'installation, elle peut donc être appliquée à n'importe quel emplacement et projet d'installation appropriés.

--Selon la classification fonctionnelle, les armoires intégrées extérieures sont divisées en armoires de service informatique et armoires ETC.

Les armoires de service informatique sont utilisées dans les salles informatiques des centres de données, principalement pour configurer les serveurs et les commutateurs ;

L'armoire ETC présente les caractéristiques suivantes :

(1) Les armoires ETC doivent s'adapter à divers environnements climatiques complexes : exposition au soleil, anti-poussière, imperméable, résistante à l'humidité, à la moisissure, aux brouillards salins, à la rouille et doit être résistante au vent et aux tremblements de terre.

(2) La conception structurelle innovante du « modulaire assemblé » est adoptée, qui peut être rapidement installée sur site. Chaque module fonctionnel est installé étape par étape, et les goulottes, les trous et les bornes enfichables sont réservés ; l'équipement est facile à installer et le routage des câbles est pratique et esthétique.

(3) Intégrer l'alimentation de conversion d'énergie, l'alimentation UPS (N+1) et l'équipement de batterie, l'équipement de climatisation, l'équipement de distribution d'énergie, l'équipement de transmission réseau, l'équipement de surveillance environnementale, la protection contre la foudre, la protection incendie, le contrôle d'accès intelligent, les données de surveillance dynamique de l'environnement collection/alarme/Il intègre plusieurs modules fonctionnels tels que l'unité de caméra et le contrôle intelligent de la température en un seul, et présente les caractéristiques antivol, anti-poussière, étanche, anti-corrosion, haute fiabilité, haute intégration, entretien facile, longue durée de vie. capacité de stockage, surveillance en temps réel, alerte précoce intelligente, etc.

(4) Fournir principalement un stockage intégré pour les machines de contrôle des voies à portique, les commutateurs industriels, les PC du système de péage et d'autres équipements et fournir une alimentation électrique et une sauvegarde fiables pour les équipements de portique afin d'assurer le fonctionnement fiable des principaux équipements de production en bord de route.

(5) L'armoire ETC contient un PC du système de péage, un contrôleur de voie, un contrôleur d'antenne, un RSU (Road Side Unit) et d'autres équipements professionnels. Les autoroutes des différentes provinces ont leurs propres exigences spécifiques et des machines à une, deux et trois cabines sont conçues. tapez pour satisfaire.

(6) Fonction de gestion de réseau à distance Le système de gestion de l'exploitation et de la maintenance des équipements dorsaux pris en charge par l'armoire intelligente intégrée à l'autoroute de Yitong Technology peut répondre aux besoins de la partie A et surveiller à distance l'état de l'équipement dans l'armoire intelligente intégrée à l'autoroute (état de fonctionnement de l'équipement, onduleur et état de fonctionnement de l'alimentation électrique rectifié, état environnemental, état d'ouverture et de fermeture des portes, etc.), gestion des anomalies de travail ou des pannes d'équipement (inspection automatique, alarme active, 1000 enregistrements de journaux, positionnement GPS, équipement automatique en ligne, etc.), réel- gestion à distance du temps (requête d'informations, configuration des paramètres, synchronisation automatique, contrôle des interrupteurs à distance, etc.).

--Selon la classification des quantités, les armoires intégrées extérieures sont divisées en armoires intégrées extérieures à une seule cabine, armoires intégrées extérieures à double cabine et armoires intégrées extérieures à trois cabines.

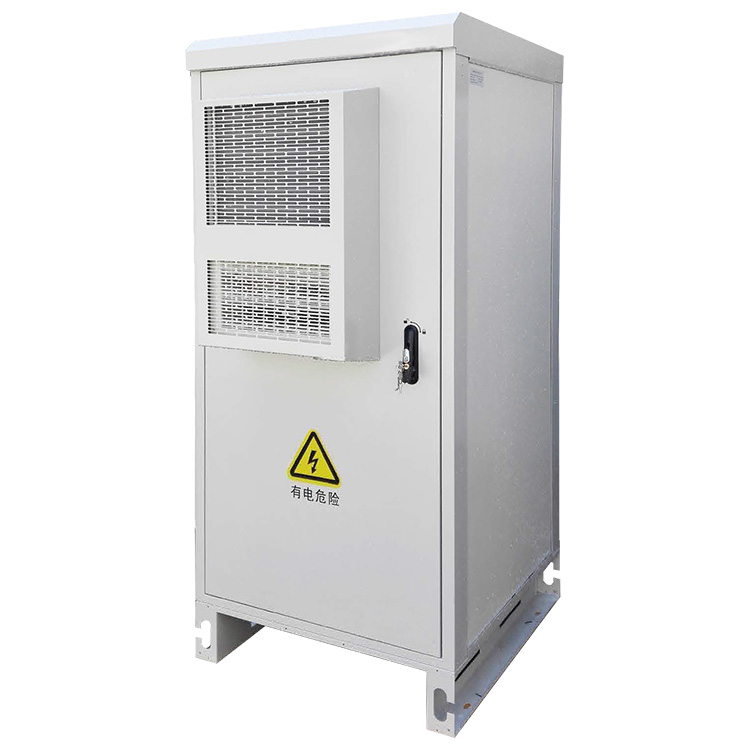

1. Armoire intégrée extérieure à cabine unique

Forme de configuration d'armoire unique : L'armoire est divisée en différents compartiments fonctionnels, qui sont composés d'un compartiment équipement + compartiment batterie. Normalement, la cabine de l'équipement adopte une méthode de type échange de chaleur ou de refroidissement par air. Le compartiment à piles peut choisir une ventilation directe ou utiliser une réfrigération à semi-conducteurs ou une réfrigération par climatisation en fonction des conditions climatiques du lieu d'utilisation réel.

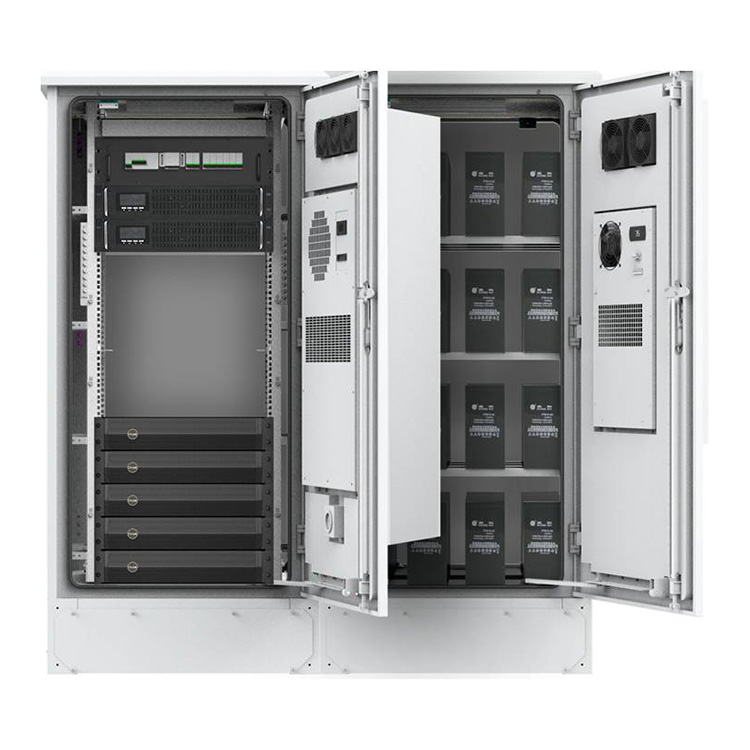

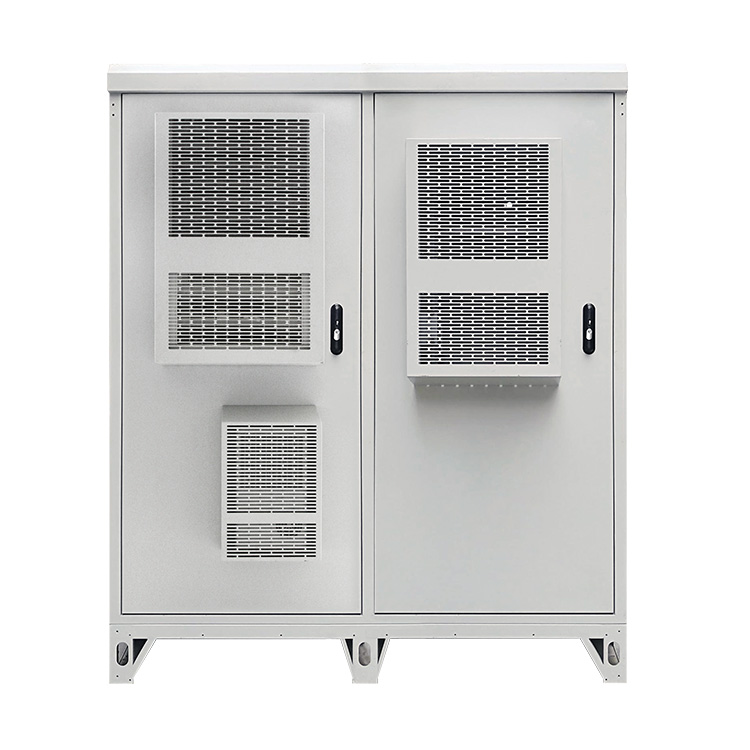

2. Armoire intégrée extérieure à double cabine

La configuration de deux armoires combinées : l'armoire est divisée en différents compartiments fonctionnels, une armoire est composée d'un compartiment équipement + compartiment batterie, et l'autre armoire est une armoire BBU. La cabine de l'équipement utilise généralement un échange thermique ou un refroidissement par air (la climatisation peut également être utilisée en fonction de l'utilisation de l'équipement), et le BBU peut utiliser un refroidissement par air ou un échange thermique.

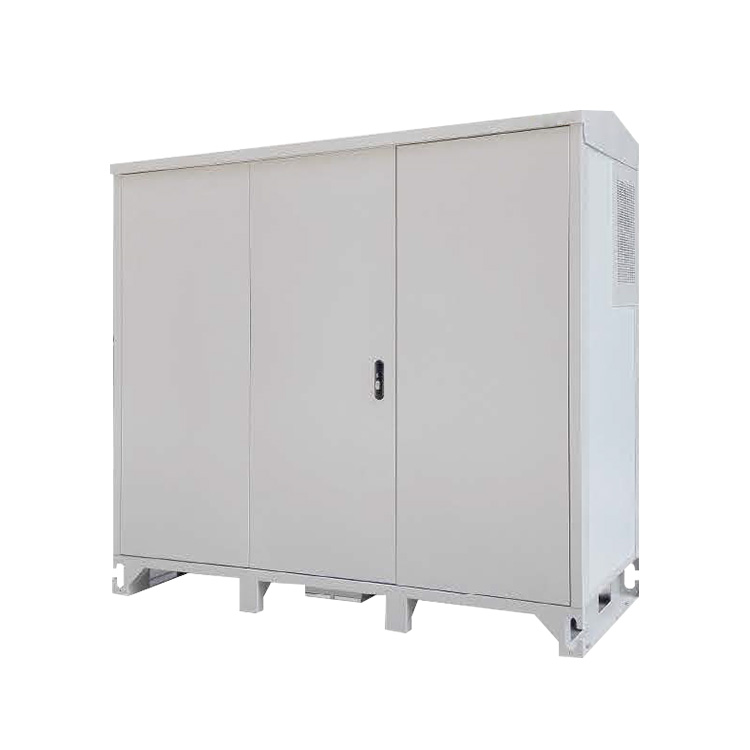

3. Armoire intégrée extérieure à double cabine

Pour le modèle de construction de stations de base partagées à double réseau ou de sites tels que le réseau GSM et le réseau 3G, en raison de la grande capacité du site, trois armoires sont généralement utilisées. Il est généralement composé d'une armoire d'équipement 1 + d'une armoire d'équipement 2 + d'une armoire de batteries. Le compartiment équipement utilise généralement un échange de chaleur ou un refroidissement par air, et le compartiment batterie utilise une réfrigération à semi-conducteurs et une réfrigération de climatisation.

La composition du meuble intégré extérieur

Il se compose du corps de l'armoire, de l'équipement principal OLT, du système d'alimentation CC intégré, de l'unité de distribution d'énergie, du système de climatisation et de refroidissement de l'armoire, de l'alimentation UPS, de la batterie de secours, de l'unité de distribution optique ODF, de l'unité de surveillance de l'environnement dynamique, du système d'éclairage de l'armoire, etc. .

Les armoires intégrées extérieures OLT peuvent être utilisées dans les parkings souterrains résidentiels, les couloirs, les toits, les ceintures vertes et d'autres scénarios. Il adopte une conception modulaire, une petite taille et une installation très simple. 2 à 3 personnes peuvent facilement terminer la fixation et l’installation de l’équipement. L'armoire entière peut être conçue comme une cabine simple ou une cabine double, intégrant l'équipement principal OLT, une alimentation à découpage intégrée (module redresseur), une batterie de secours, un système de refroidissement, une distribution optique ODF et d'autres pièces, l'armoire est hautement intégrée et présente les avantages de protection de l'environnement verte, coûts d'exploitation réduits et construction simple ;

(1) Équipement principal OLT : Compatible avec l’installation d’équipements principaux OLT standard de 19 pouces et 21 pouces.

Système d'alimentation CC intégré : adopte un système d'alimentation CC 48 V 60 A, 90 A et fournit une intégration de surveillance de l'armoire et une sortie sur le système d'alimentation. Équipé d'un port de surveillance pour la batterie ;

(2) Unité de distribution d'énergie : L'unité de distribution d'énergie fournit le commutateur d'entrée de verrouillage de la machine à huile/secteur, l'interface étanche de la machine à huile mobile, le module de protection contre la foudre de niveau B+C, le commutateur d'air de sortie CC, le commutateur d'air de sortie CA, la prise de maintenance, etc. ;

(3) Système de refroidissement de la climatisation : des climatiseurs à compresseur AC et des ventilateurs auxiliaires sont utilisés pour la dissipation thermique. Généralement, un climatiseur d'une capacité de refroidissement de 500 W/1 500 W et un ventilateur auxiliaire sont utilisés pour former un système de refroidissement.

(4) Batterie : fournit un espace d'installation pour 4 batteries inférieures à 150 Ah/12 V, ce qui peut répondre à la durée de vie de la batterie d'un seul appareil OLT pendant plus de 3 heures.

(5) Unité de surveillance de l'environnement dynamique : fournit des alarmes pour le contrôle d'accès, les inondations, la fumée, les anomalies de l'alimentation secteur et les anomalies de température, et utilise l'interface RS485 pour se connecter à l'appareil principal OLT afin de télécharger des signaux de surveillance vers le système d'environnement dynamique.

(6) Unité de distribution optique ODF : cadre de répartition FC-FC intégré à 12 cœurs, 24 cœurs, 36 cœurs, 48 ​​cœurs, 72 cœurs, 144 cœurs, 288 cœurs, 576 cœurs, utilisé pour la terminaison de câbles optiques externes et de tresses de succès côté équipement.

(7) Alimentation UPS : Généralement, une alimentation UPS de 2 kW ou 3 kW est utilisée.

(8) Éclairage des armoires : Chaque cabine indépendante est équipée d'un ensemble d'éclairage LED 48V/220V. Les lumières LED peuvent être allumées lorsque la porte de l'armoire est ouverte.

(1) Équipement principal OLT

L'intérieur de l'armoire contient une alimentation à découpage intégrée, une alimentation par onduleur, 100AH ​​48V (batterie au lithium fer, batterie plomb-carbone-gel, batterie au plomb sans entretien, batterie gel en option), protection contre la foudre de l'alimentation, unité de distribution d'énergie, dynamique surveillance de l'environnement, unité de caméra, climatiseurs sans eau, ventilateurs, lumières et capteurs. Les unités dans l'armoire adoptent une installation standard de 19 pouces et sont faciles à câbler. Chaque unité peut être remplacée indépendamment. L'armoire convient à une utilisation dans des environnements extérieurs et est résistante à la pluie, à la poussière, à la ventilation et à la dissipation de la chaleur, aux UV (anti-vieillissement), au vol et à la rouille ; l'armoire porte des marques évidentes pour indiquer l'usage de l'armoire, etc. ; la taille de l'armoire dépend du nombre et de la taille de l'équipement de support. Concevoir et réserver suffisamment d’espace pour faciliter l’installation et la maintenance des équipements. La plage de température de fonctionnement est de -40 ℃ ~ + 85 ℃, l'humidité de fonctionnement est ≤ 95 % RH ; la plage de tension de fonctionnement du châssis est AC165 ~ AC264V ; le niveau de protection est conforme à IP65.

(2) Unité de distribution d'énergie

L'armoire est équipée d'une unité de distribution d'alimentation 3U. L'unité de distribution d'énergie se compose d'une entrée secteur 1 canal 32A/2P, d'une entrée générateur d'huile 1 canal 32A/2P (avec verrouillage), d'un parafoudre 1 canal niveau B/2P, de 2 canaux 32A/1P et d'un disjoncteur intelligent 4 canaux AC. La sortie, la sortie CC 2 canaux 16A/1P et la plaque de cuivre forment une unité de distribution d'énergie pour alimenter l'équipement de manière centralisée.

(3) Système de refroidissement de la climatisation

Il adopte un climatiseur à fréquence variable sans eau CC à économie d'énergie et un contrôleur intelligent pour détecter et fonctionner automatiquement en fonction des changements de température ambiante, et enregistre la durée de fonctionnement, la consommation d'énergie, les événements et les données historiques de l'ensemble du système. Les données peuvent stocker 100 informations d'événement, 1280 enregistrements de données historiques et 256 jours d'informations de journal peuvent être interrogées.

Caractéristiques du climatiseur inverseur sans eau DC à économie d'énergie :

(Ⅰ) L'eau condensée générée par la réfrigération de la climatisation utilise une conception unique pour guider l'eau vers le condenseur et utilise la chaleur du condenseur pour consommer complètement l'eau. Il peut obtenir l'effet « d'autoproduction et d'autoconsommation » sans épuisement. Dans le même temps, l'eau de condensation à basse température réduit efficacement la charge du climatiseur et réduit le courant de fonctionnement du compresseur pour atteindre des objectifs d'économie d'énergie ;

(Ⅱ) Le concept est nouveau et la conception technique globale est avancée. Des machines au matériel, du contrôle à la plateforme cloud, il est bien au-delà de ses pairs. La conception raisonnable du système de réfrigération, la sélection des composants électriques et la conception parfaite du système de pompage d'eau sont raisonnables et intégrées. Des conceptions telles que des méthodes d'installation simples peuvent refroidir l'équipement sans drainer l'eau de condensation. Il s’adapte à n’importe quel endroit et résout toutes les difficultés de drainage. Comme le montre la structure de l'image ci-jointe, la conception est exquise et les composants sont bien coordonnés, et il est compatible avec les télécommunications et l'électricité. Le niveau d'étanchéité des armoires industrielles atteint IP65 ou supérieur ;

(III) Livré avec une sortie d'alarme à contact sec et une interface de communication RS485 ;

(IV) Le système est conçu avec une protection haute/basse température, ce qui rend son utilisation plus sûre.

(4) Batterie

(Ⅰ) Batterie au plomb - armoire extérieure intégrée

Système d'armoire extérieure 1KVA : Fournit un espace d'installation pour 4 batteries inférieures à 150 Ah/12 V, ce qui peut répondre à la durée de vie de la batterie d'un seul appareil OLT pendant plus de 3 heures.

(II) Batterie au lithium fer phosphate - conteneur extérieur

Capacité : 46,08 kWh ~ 69,12 kWh, 107,5 kWh ~ 215 kWh, 1 290 kWh, maximum 1 720 kWh.

Puissance : 30 kW, 60 kW, 100 kW, 180 kW, 360 kW, 600 kW, maximum 800 kW

Courant de charge et de décharge : charge et décharge au taux 1C, plusieurs armoires de batteries peuvent être connectées de manière flexible en parallèle.

(5) Unité de surveillance de l'environnement dynamique

Configuration du système de surveillance dynamique de l'environnement : hôte de surveillance dynamique de l'environnement, écran tactile, température et humidité, fuite du climatiseur, surveillance UPS, compteur de tension et d'électricité

Il peut fournir 1 port Ethernet 10 M/100 M ; Communication GPRS+GPS ; 1 mesure de température et d’humidité ; 4 mesures analogiques générales (AI) ; 2 détection de tension alternative ; 1 mesure de tension totale de la batterie ; 8 entrées numériques numériques (DI); 8 sorties numériques (DO); 4 ports série (dont 8 ports série RS485 et 2 ports série RS232) et autres fonctions.

(Ⅰ) Fonction de détection de l'état de l'armoire : Détection de température et d'humidité : Équipé de capteurs de température et d'humidité, il collecte la température et l'humidité d'affichage local en temps réel et télécharge les conditions de température et d'humidité dans l'armoire ; si la température dans l'armoire est trop élevée, une alarme de température élevée est téléchargée. Détection de l'état de la porte de l'armoire : Détection en temps réel de l'état de la porte de l'armoire, ouverture illégale de la porte de l'armoire et alarme ; une fois la porte de l'armoire ouverte, une alarme de porte ouverte est signalée. Détection de l'état de la fumée : Détectez s'il y a de la fumée dans l'armoire en temps réel. Lorsqu'il y a de la fumée dans l'armoire, un détecteur de fumée sera téléchargé. Détection de l'état d'inondation : Détection en temps réel de la présence d'eau dans l'armoire. Lorsqu'il y a de l'eau dans l'armoire, une alarme d'inondation est téléchargée.

(II) Fonction de détection de l'équipement intégré : Détection de l'état du parafoudre : Détection en temps réel de l'état du parafoudre. Détection et surveillance de courant fort 220 V : surveillance et téléchargement en temps réel de l'état de tension. Lorsque l’alimentation secteur est coupée, une alarme de coupure d’alimentation secteur est téléchargée. Détection et surveillance des batteries : surveillance en temps réel et téléchargement de l'état de la tension. Lorsque la tension de la batterie est trop basse, une alarme de tension faible de la batterie est téléchargée. Détection de l'état de l'équipement : lisez les données de l'équipement à 4 canaux via RS485 ou RS232 et téléchargez les données vers le centre de données.

(III) Fonction de contrôle à distance : Contrôle de la température : peut contrôler à distance le démarrage et l'arrêt du climatiseur sans eau. Contrôle du ventilateur : Le ventilateur peut être démarré et arrêté à distance. Contrôle de la lumière : l'interrupteur d'éclairage peut être contrôlé à distance. Contrôle du disjoncteur : une coupure de courant et un redémarrage à distance sont possibles. Contrôle de réinitialisation : la réinitialisation du système peut être contrôlée à distance.

(6) Unité de distribution optique ODF

Rack de répartition FC-FC intégré à 12 cœurs, 24 cœurs, 36 cœurs, 48 ​​cœurs, 72 cœurs, 144 cœurs, 288 cœurs, 576 cœurs, utilisé pour terminer les câbles optiques externes et terminer les tresses côté équipement .

(7) Alimentation sans interruption de l'onduleur

L'armoire est équipée d'une alimentation ininterrompue par onduleur 2KVA/3KVA/6KVA pour alimenter l'équipement. Caractéristiques de l'alimentation UPS :

(Ⅰ) Sortie d'onde sinusoïdale pure, temps de conversion nul, assurant efficacement la fiabilité du fonctionnement ininterrompu de la charge.

(II) Contrôle du microprocesseur CPU, autodiagnostic et autoprotection du système d'alimentation de l'onduleur, prolongeant considérablement la durée de vie de l'onduleur.

(III) Une gestion intelligente, un stockage automatique des données peut être réalisé en cas de panne de courant.

(IV) La gestion en ligne de la batterie prolonge considérablement la durée de vie de la batterie et protège l'investissement des utilisateurs.

(Ⅴ) Démarrage CC, aucune alimentation secteur n'est requise et la batterie peut être utilisée pour démarrer l'onduleur et charger les machines

(VI) Le filtre EMI/RFI tous temps empêche les erreurs de données causées par le bruit.

(Ⅶ) Peut être utilisé avec un générateur pour purifier efficacement la mauvaise puissance générée par le générateur.

(VIII) Utilisant la technologie de modulation de largeur d'impulsion SPWM et le module d'alimentation IGBT, il présente une forte forme d'onde anti-interférence et de sortie pure.

(Ⅸ) La vitesse de charge est rapide et la machine à long terme peut fournir un courant de charge initial d'environ 5 à 10 A. (10) Alimentation électrique verte et respectueuse de l'environnement, le facteur de puissance d'entrée atteint 95 % ou plus, évitant ainsi la pollution du réseau électrique.

(8) Éclairage d'armoire

Chaque cabine indépendante est dotée d'un ensemble d'éclairage LED 48V/220V, qui peut être allumé à l'ouverture de la porte de l'armoire.

Système de sécurité incendie : détecteur de fumée, contrôle d'accès, vidéo, infrarouge, éclairage, pare-feu, interrupteur
