Pourquoi choisir une distribution d'énergie de précision pour un centre de données ?

Un centre de données peut disposer d'un onduleur en bon état, de PDU en rack en bon état et d'aucune alarme active, puis découvrir un circuit de dérivation fortement chargé lors d'une extension, un déclenchement de disjoncteur après une modification de maintenance ou un problème de consommation d'énergie que personne ne peut attribuer à une armoire. Le point faible n’est souvent pas la production ou l’alimentation de secours. C'est la couche de distribution entre la source et les racks informatiques.

La réponse courte : choisissezDistribution d'énergie de précisionlorsque vous avez besoin de voir, d'activer une alarme et de gérer l'alimentation au niveau de l'armoire et du circuit de dérivation plutôt que de traiter la distribution comme un panneau électrique passif. Cette visibilité aide les opérateurs à détecter plus tôt les déséquilibres de charge, à planifier la capacité disponible avec de meilleures preuves et à isoler les défauts sans deviner quels circuits en aval sont affectés.

Choisissez une distribution de précision lorsque l'armoire (et pas seulement le rack) doit être exposée à des risques de charge et de consommation d'énergie.

Une armoire de distribution conventionnelle fournit de l'électricité. Une armoire de distribution électrique intelligente signale également ce qui lui arrive. Cette distinction est importante une fois qu'une salle de serveurs dispose de suffisamment de circuits, d'armoires, de locataires ou de charges de travail changeantes pour qu'une feuille de calcul et un relevé de compteur occasionnel ne racontent plus l'histoire complète.

Les armoires de distribution de précision effectuent une surveillance là où une source est divisée en circuits sortants. Le courant, la tension, la puissance, l'énergie, l'état du disjoncteur et les conditions d'alarme peuvent être collectés au niveau de l'armoire et, le cas échéant, par branche. Au lieu de se renseigner sur un circuit surchargé après l'ouverture d'un disjoncteur, votre équipe peut définir des seuils de fonctionnement et enquêter sur une charge croissante avant qu'elle ne se transforme en panne.

L’avantage n’est pas simplement davantage de données. C’est une responsabilité utilisable. La surveillance énergétique au niveau de l'armoire peut aider à distinguer une armoire chargée d'une autre qui ne semble chargée qu'en raison d'une large lecture au niveau de la pièce. Les informations au niveau des succursales rendent également les discussions sur la capacité plus disciplinées : les opérations peuvent examiner le comportement réel du circuit avant d'approuver un nouveau rack, plutôt que de se fier aux hypothèses des plaques signalétiques.

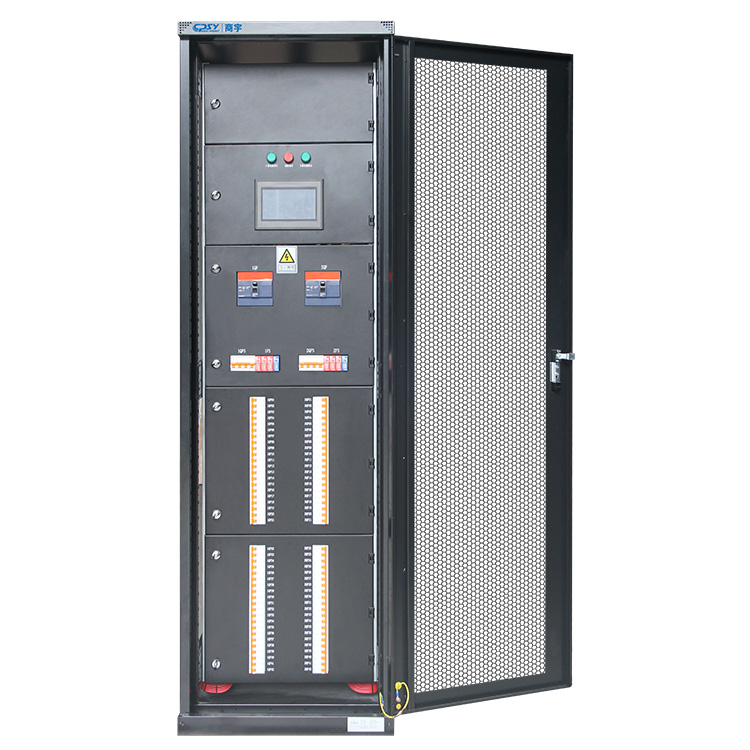

CPSY positionne sonarmoires de distribution d'énergie de précisioncomme équipement de distribution de terminaux pour les centres de données et les salles informatiques. Ses configurations indiquées incluent des circuits de dérivation configurables, une surveillance des dérivations, des alarmes, une IHM à écran tactile de 7 pouces et une communication Modbus. Ces fonctions ne sont utiles que si elles sont correctement mises en service et vérifiées par quelqu'un. Un écran tactile ne remplace pas la propriété des alarmes, les mesures de base ou un processus de contrôle des modifications.

Comment la surveillance intelligente des succursales permet des opérations d'alimentation plus rapides et mieux informées

La surveillance des branches fonctionne car elle restreint la zone de recherche. Un indicateur de niveau source peut confirmer qu'une sortie ou une armoire de l'onduleur supporte plus de charge que prévu. Il ne peut pas nécessairement indiquer quel circuit de départ a changé, si une phase transporte un courant disproportionné ou si une branche particulière approche de sa limite de fonctionnement. Les données par succursale donnent à l’opérateur un point de départ pratique.

Cela compte lors de trois événements communs. Tout d’abord, une demande de capacité : l’équipe des installations peut examiner l’armoire prévue et ses circuits disponibles avant d’approuver l’équipement. Deuxièmement, une alarme disjoncteur : le personnel peut identifier la branche concernée et les charges qui lui sont attribuées sans ouvrir une armoire sous tension, simplement pour enquêter. Troisièmement, un examen de l'efficacité : les données énergétiques peuvent être comparées entre les armoires, les zones ou les allocations de clients lorsque le plan de comptage le prend en charge.

La communication à distance fait partie de la valeur opérationnelle. Modbus peut transmettre des informations sélectionnées sur l'armoire à un système de gestion de bâtiment, une plateforme DCIM ou un système de surveillance de site, à condition que l'intégrateur mappe les registres, nomme les points de manière cohérente et teste le comportement des alarmes. Une IHM en armoire est précieuse pour l'équipement, mais elle ne suffit pas pour une installation sans éclairage. À l’inverse, la surveillance centralisée n’est pas une raison pour omettre l’indication locale ; les techniciens travaillant devant l'armoire ont besoin d'un statut clair pendant la maintenance.

Il y a une limite. La surveillance électrique signale les conditions électriques, et non l'état des applications serveur. Il ne peut pas non plus compenser des étiquettes de circuit incorrectes, des mouvements non documentés ou une topologie en aval mal conçue. De bonnes données deviennent rapidement trompeuses si le calendrier tel que construit est erroné.

Là où la distribution d’énergie de précision offre la plus grande valeur opérationnelle

Le retour sur investissement est plus important lorsque le pouvoir change fréquemment, que les temps d'arrêt entraînent un coût réel ou qu'une équipe doit défendre ses décisions en matière de capacité auprès de plusieurs parties prenantes. Les salles informatiques des secteurs financier, des télécommunications, des entreprises et du gouvernement correspondent toutes à ce modèle, c'est pourquoi elles constituent des applications courantes pour cette classe d'équipement.

La croissance de l’IA et les charges informatiques à haute densité font de la visibilité au niveau des succursales une exigence de planification

L’IA et d’autres déploiements gourmands en calcul peuvent modifier le profil de charge d’une salle plus rapidement que l’informatique d’entreprise traditionnelle. De nouveaux racks haute densité peuvent arriver en clusters, et la contrainte pratique réside souvent dans un chemin de distribution particulier, et non dans l'ensemble du service public. Les relevés des cabinets et des succursales aident à révéler où le pouvoir est déjà concentré et où de nouveaux équipements créeraient une charge inégale.

Cela ne veut pas dire que chaque pièce a besoin de la même architecture. Certaines installations nécessiteront des modifications en amont, davantage d'armoires ou une disposition révisée des racks avant de pouvoir accepter une charge supplémentaire. Une surveillance précise rend cette décision visible plus tôt. Cela ne crée pas de capacité que la conception électrique n’a jamais fournie.

Les salles de serveurs sauvegardées par UPS nécessitent une couche de distribution claire et contrôlable entre la source et le rack.

Un UPS protège un chemin source critique, mais les opérateurs doivent encore comprendre comment cette sortie protégée est divisée. Une armoire contrôlable entre l'onduleur et la couche rack permet de connecter la capacité source à la consommation réelle en aval. Lors d'un plan de contournement de maintenance ou d'un examen de panne, cette relation est beaucoup plus facile à documenter lorsque les circuits, les charges de l'armoire et les alarmes sont visibles dans une seule couche de distribution.

CPSY répertorie les options de capacité de 20 à 300 kVA pour sa catégorie d'armoires de distribution de précision, ainsi que plusieurs options de tension nominale et de courant d'entrée. Vous devez traiter ces plages comme un point de départ et non comme un raccourci de sélection. Le système en amont requis, le courant de défaut disponible, le plan de charge en aval et les exigences électriques locales déterminent la configuration appropriée.

Armoire de distribution d'énergie de précision, PDU en rack ou panneau de distribution conventionnel

Ces produits sont souvent considérés comme des substituts. Ce n’est pas le cas. Chacun sert un point différent de la chaîne électrique, et un centre de données bien conçu peut utiliser les trois.

Ce qu'une PDU en rack peut surveiller et ce qu'elle ne peut pas remplacer au niveau de l'armoire

Une PDU en rack se trouve à proximité d'un équipement informatique et peut fournir une mesure et une commutation en rack, en prise ou en groupe de prises, selon sa conception. Ceci est précieux pour identifier la consommation au niveau de l’appareil et contrôler les prises. Il ne peut pas remplacer la vue au niveau de l'armoire des conditions des alimentations sortantes et des circuits de dérivation sur plusieurs racks. Il ne fournit pas non plus la même fonction de distribution, la même disposition des disjoncteurs ou la même interface physique avec la source en amont.

Si la question est « Quel serveur consomme de l’énergie ? » un PDU en rack peut être le meilleur instrument. Si la question est « Quelle branche d'armoire approche de sa limite et quel groupe de racks se trouve en aval ? » une armoire de distribution de précision est la couche la plus pertinente.

Lorsqu'un tableau de distribution conventionnel assure la distribution mais pas suffisamment de visibilité opérationnelle

Un panneau de distribution conventionnel peut être un choix judicieux pour les espaces stables et peu complexes où la distribution électrique locale est la principale exigence et où la surveillance n'est pas nécessaire sur le plan opérationnel. Il devient plus difficile de se défendre dans une salle critique lorsque les opérateurs ont besoin d'alarmes de succursale, de rapports d'énergie, d'état à distance ou d'une interface contrôlée pour la gestion de la capacité.

Le compromis en termes de coûts est réel. Les armoires intelligentes ajoutent des compteurs, du matériel de communication, des travaux de configuration et des exigences de mise en service. Acheter ces fonctionnalités pour une petite pièce statique qui ne sera jamais surveillée est un gaspillage. L'achat d'un panneau de base pour un environnement critique changeant peut s'avérer plus coûteux par la suite, surtout si la mise à niveau nécessite un temps d'arrêt ou un remplacement d'armoire.

Adaptez l'architecture du jeu de barres, les circuits de sortie, les interfaces de surveillance et les conditions d'installation au projet

Commencez par le schéma unifilaire, pas par une brochure du cabinet. Confirmez la disposition des sources, la tension, la méthode de mise à la terre, les exigences en matière de panne et la criticité prévue des charges en aval. Dans les projets américains, la distribution 208 V est courante dans de nombreux environnements informatiques, mais vous devez faire correspondre l'architecture réelle du site et les entrées d'équipement plutôt que de sélectionner selon les habitudes du marché.

L’architecture des jeux de barres modifie le débat sur la résilience et la maintenance. CPSY propose des options de jeu de barres simple ou double dans cette catégorie de produits. Un agencement à double jeu de barres peut prendre en charge une conception nécessitant des chemins d'alimentation séparés, mais il n'est pas automatiquement redondant. La véritable redondance dépend de l'ensemble du système : sources indépendantes en amont si nécessaire, stratégie de transfert, équipements en aval dotés de dispositions appropriées à deux cordons et affectation disciplinée des circuits.

Spécifiez les circuits sortants d'un rack et d'un plan de charge. Demandez quels circuits sont nécessaires actuellement, quelles positions sont réservées, comment les disjoncteurs sont identifiés et quelle granularité de surveillance est requise. Évitez de remplir tous les chemins disponibles dès le premier jour simplement parce que l’armoire a de la place. La capacité de réserve physique, la capacité de réserve électrique et la capacité de réserve surveillée ne sont pas la même chose.

L’intégration mérite la même attention. Définissez quelles valeurs doivent atteindre la plate-forme de surveillance, à qui appartiennent les seuils d'alarme, ce qui se passe en cas de perte de communication et comment les étiquettes correspondront aux noms de points DCIM ou BMS. Vérifiez les dimensions du boîtier, les dégagements d'accès, la direction d'entrée des câbles, les conditions thermiques et l'accès de service avant que l'armoire n'atteigne le site. Une armoire performante peut toujours devenir une mauvaise installation si une zone de terminaison arrière est bloquée par un mur ou un chemin de câbles.

Pour les projets nécessitant une distribution et une surveillance configurables, consultez lesoptions d'armoire de distribution d'énergie pour centre de donnéesavec l'ingénieur électricien et l'équipe de mise en service, et pas seulement avec l'équipe d'approvisionnement.

Liste de contrôle de l'armoire de distribution du centre de données : questions électriques, d'intégration, de boîtier et de conformité à vérifier

• Électrique:L'armoire correspond-elle à la tension du site, à la capacité de la source, à l'approche de mise à la terre, aux exigences en matière de panne et au nombre de circuits sortants prévu ? Les valeurs nominales des disjoncteurs et les affectations des circuits sont-elles documentées ?
• Architecture:Le jeu de barres simple ou double est-il approprié pour le schéma unifilaire réel ? Si la résilience est revendiquée, l’ensemble du parcours amont jusqu’au rack a-t-il été revu plutôt que seulement l’armoire ?
• Surveillance:Quelles mesures d'armoire et de branchement sont requises ? Les alarmes, les enregistrements d'événements, l'accès IHM local et les points Modbus sont-ils définis avant la mise en service ?
• Intégration:Le BMS, le DCIM ou la plate-forme de surveillance de site recevront-ils des points nommés utiles, et pas seulement une connexion de communication générique ? Qui teste les alarmes de perte de communication ?
• Installation:Les dimensions, le poids, la charge au sol, l'accès avant et arrière, l'entrée des câbles, les conditions ambiantes et les autorisations de maintenance sont-ils confirmés par rapport à la disposition de la pièce ?
• Conformité:Quelles listes, certifications et approbations du code local sont requises par l'autorité compétente et par les spécifications du projet ? Ne présumez pas qu’une certification indiquée sur la gamme d’un fabricant s’applique à chaque armoire configurée. Vérifiez les documents pour l'unité exacte.
• Support et enregistrements :Recevrez-vous un schéma unifilaire, un calendrier de circuit, un enregistrement des paramètres, une carte de communication et des étiquettes conformes à l'exécution ? Ces documents déterminent si une distribution électrique précise reste utile après le départ de l’équipe de mise en service.

A armoire de distribution d'énergie surveillée par branchegagne sa place lorsque l'équipe utilisera ces réponses pour gérer l'installation avec moins d'hypothèses.
