Stabilisateur de tension 220 V

Portée d'utilisation: Convient aux équipements d'ingénierie des réseaux informatiques, aux appareils électroménagers, aux équipements médicaux, aux unités de recherche scientifique, aux équipements de mesure, aux bancs d'étalonnage d'usine et autres équipements à l'aide de l'équipement.

Principe de travail du stabilisateur de tension 220 V:

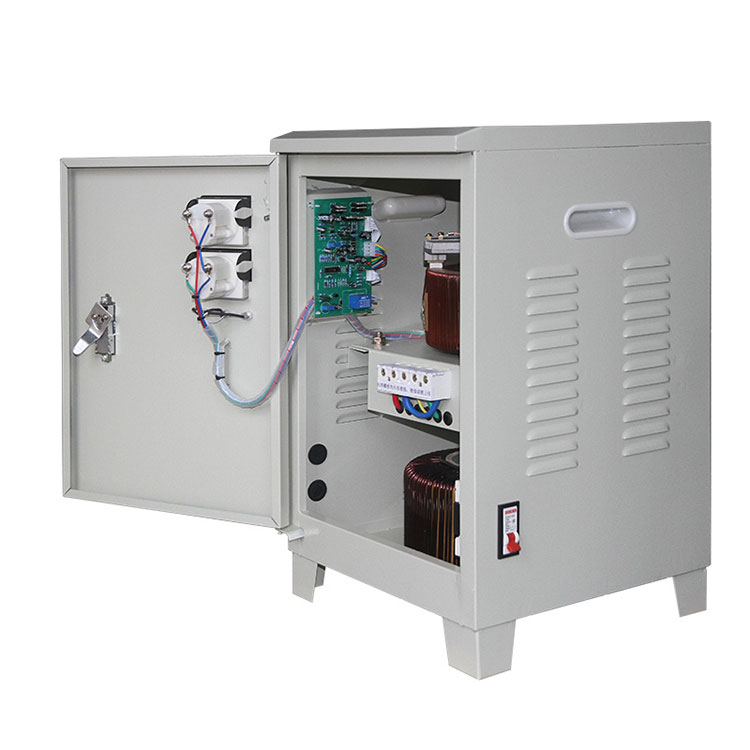

1. Structure: Ce produit est principalement composé d'un régulateur de tension de couplage automatique de contact, d'un circuit de commande d'amplification de comparaison d'échantillonnage, d'un circuit de protection de tension de sortie, d'un servomoteur et d'un bras rotatif.

2. Travail: Lorsque la tension d'entrée est instable ou que la charge change, chaque circuit d'échantillonnage de phase échantillonne séparément, le compare à la référence définie, l'amplifie et exécute la rotation de direction requise du moteur en fonction du résultat de la comparaison, entraînant la rotation du régulateur de tension. Le bras ajuste la tension de sorte que la sortie de chaque phase reste inchangée, atteignant ainsi la stabilisation de la tension. Le diagramme schématique du circuit principal est illustré ci-dessous:

Paramètre de stabilisateur de tension CPSY® 220V (spécification)

Stabilisateur de tension tactile AC 220 V monophasé

CPSY®220V Tension Stabilising Fonctionnalière et application

Caractéristiques:

1. Tension de sortie de haute qualité

Le régulateur de tension 220 V peut fonctionner sans interruption, le processus de régulation de tension est lisse et il n'y a pas de perte de puissance transitoire. La précision de la régulation de la tension de sortie est élevée et est généralement ajustée en usine à 220 V + 3% pour la phase monophasée et 380 V ± 4% pour trois phases.

2. La tension d'entrée a une large plage de travail et de fortes caractéristiques de charge.

Cette machine peut fonctionner normalement dans une large plage de tension d'entrée et a des caractéristiques de charge satisfaisantes.

3. Facteur de sécurité élevé

La protection de surtension et de court-circuit (protégée par des fusibles ou des brise-circuits de petits circuits révolutionnaires) peut automatiquement couper la sortie si la tension de sortie est trop élevée, améliorant considérablement le facteur de sécurité de la machine et protégeant efficacement les équipements électriques terminaux.

4. Longue vie

Au-dessus de 2k, un petit disjoncteur très révolutionnaire est utilisé, qui a une protection fiable contre la charge et le court-circuit; Le stabilisateur de tension utilise la dernière brosse en carbone haute performance développée avec succès, qui prolonge considérablement la durée de vie normale du stabilisateur de tension.

Applications:

Instrument de test de tension

équipement technologique de photographie

Système d'alarme de sécurité

Climatiseurs, climatiseurs

dispositif d'éclairage

système de communication

équipement médical

ordinateur

Robot industriel

instruments de laboratoire

Système sonore de l'équipement de télévision

Équipement X

Dispositif de contrôle de la ligne de production

Machine-outils CNC

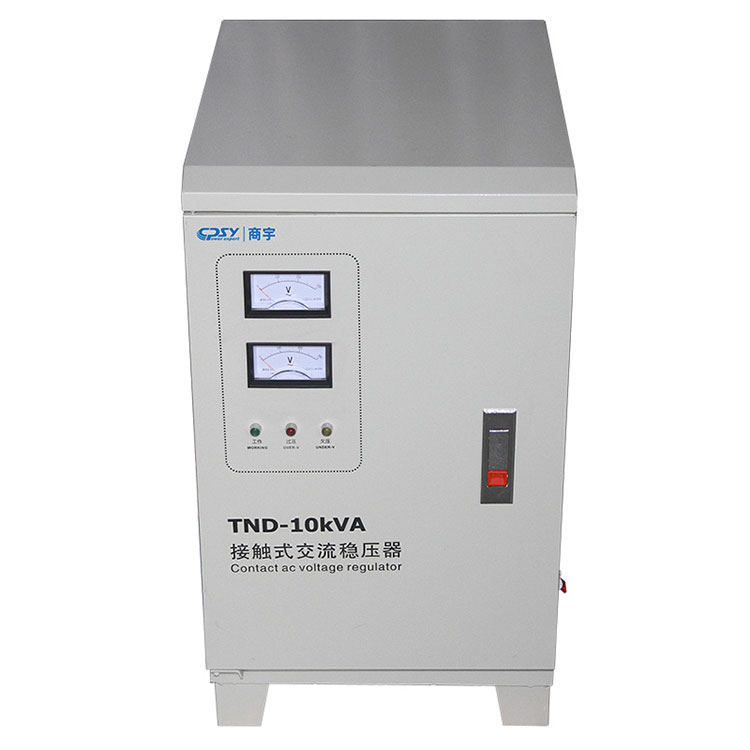

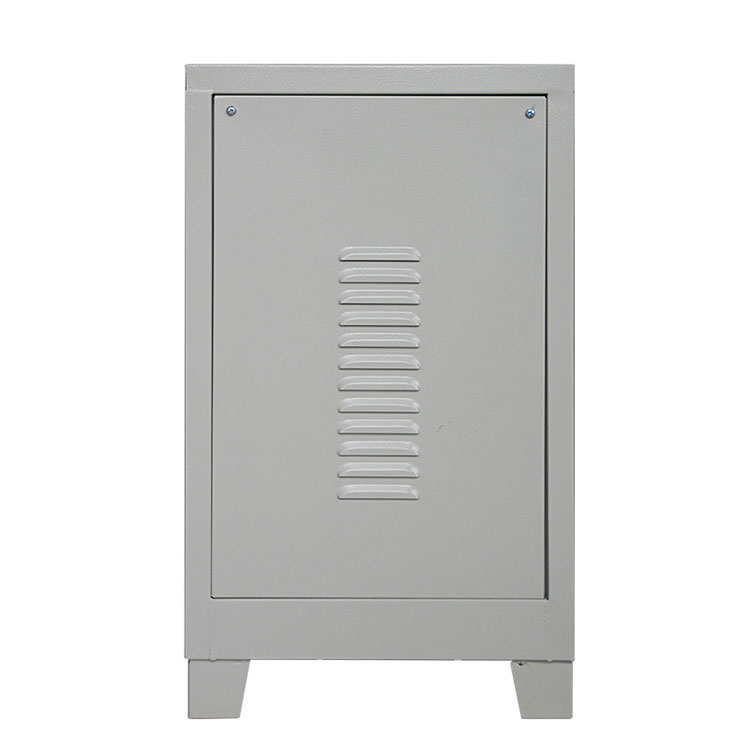

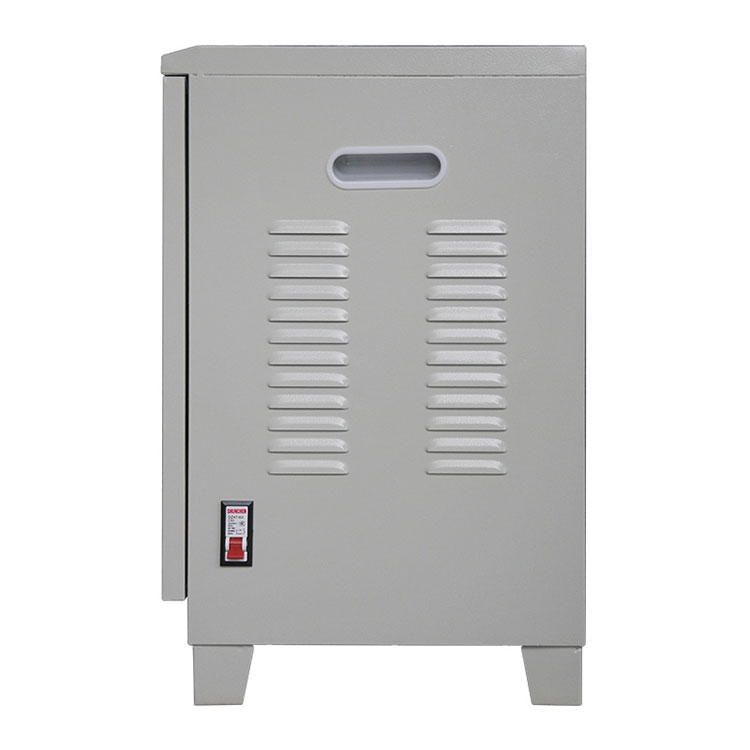

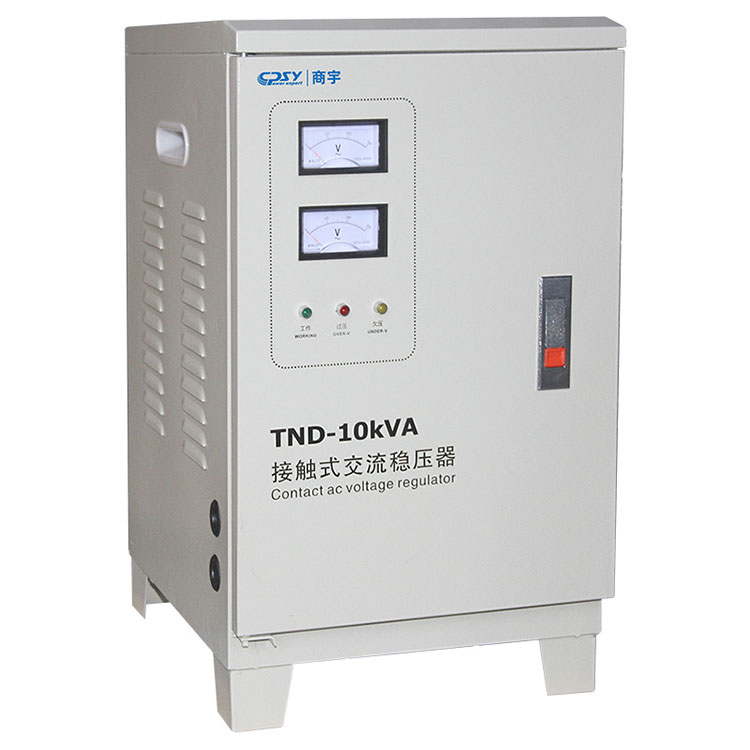

Détails du stabilisateur de tension CPSY® 220V

Lorsque vous comparez avec les pairs, les avantages du stabilisateur de tension CPSY® 220V comme ci-dessous:

Le stabilisateur de tension AC 220V de haute précision de la série TN utilise un circuit intégré de logique linéaire à grande échelle pour former un système de contrôle, contrôle le servomoteur pour piloter le régulateur de tension de contact pour ajuster automatiquement la tension et définir les fonctions de retard, de sur-tension et les fonctions de protection en surextraire pour assurer l'alimentation sécuritaire du régulateur de tension. Ce produit présente les avantages d'une efficacité élevée, d'une petite distorsion de forme d'onde, d'une tension de sortie stable et fiable, d'une faible consommation d'énergie, d'un fonctionnement continu et d'une protection complète.

L'alimentation AC régulée à haute précision de la série TN en trois phases est conçue sur la base du principe de régulation automatique de la tension couramment utilisé à l'international. Il a une précision de stabilisation à haute tension, une petite distorsion de la forme d'onde de sortie, une petite taille, un poids léger et une faible consommation d'énergie. Caractéristiques, fournissant un environnement d'alimentation stable et fiable pour l'équipement électrique qui nécessite une stabilisation de tension.

Précautions

1. Le régulateur de tension 220 V doit éviter les vibrations graves, la corrosion du gaz nocive et les entrées liquides.

2. Pour le fil de connexion du régulateur de tension, veuillez le équiper d'un fil de connexion (noyau en cuivre) avec une capacité de courant suffisante en fonction de la puissance nominale (≤5a / mm

3. Il y a un dispositif de mise à la terre à l'intérieur du régulateur de tension, et le fil connecté à l'extérieur doit être mis à la terre de manière fiable. Le fil de mise à la terre ne doit pas être retiré arbitrairement ou laissé sans fondement.

4. Si la tension de sortie s'écarte considérablement de la valeur nominale, veuillez ajuster vous-même le potentiomètre de coupe dans le circuit imprimé de commande. Le tourner dans le sens horaire augmentera la tension de sortie, et vice versa diminuera la tension de sortie.

5. Gardez l'intérieur de la machine propre. La poussière entravera la rotation des engrenages et affectera l'utilisation normale. Il doit être retiré à temps pour maintenir la surface de contact de la brosse de carbone et de la bobine propre. Assurez-vous que le ressort de la brosse en carbone a une pression suffisante pour éviter de déclencher à la surface de contact entre la brosse en carbone et la bobine.

Liste d'emballage des stabilisateurs de tension 220 V:
